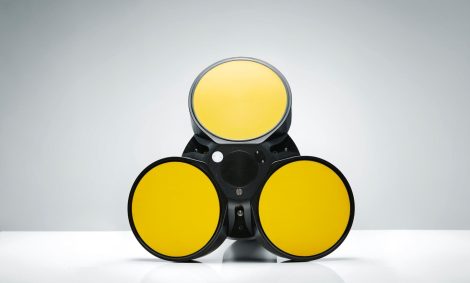

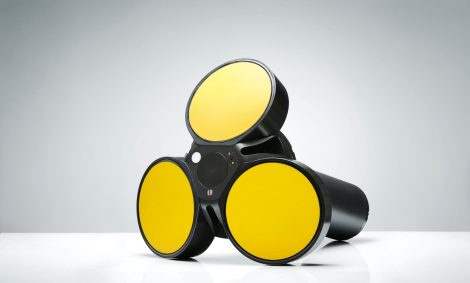

Signature 55 – 1500 m

Leírás

Műszaki adatok

Vízsebesség-mérések

• Maximális profilozási tartomány* 1000 m (55 kHz), 600+ (75 kHz)

• Cella mérete 5-20 m

• Minimális vakzóna 2 m

• Maximális cellaszám 200

• Sebességtartomány (nyaláb mentén) Felhasználó által választható 1,0-től 5,0 m/s-ig

• Minimális pontosság a mért érték 1%-a ± 0,5 cm/s

• Sebesség precízió Szélessávú jelfeldolgozás, lásd a műszer szoftverét

• Sebesség felbontás 0,1 cm/s

• Max. mintavételezési frekvencia 1 Hz (1/3 Hz maximális teljesítményen)

• *A maximális tartomány az adási teljesítménytől és az akusztikus szóródási viszonyoktól függ

AD2CP mérési módok*

• Egyszeri átlagoló

• Párhuzamos N/A

• Váltakozó Egyszeri (durva/finom)

• *USA szabadalom: 8223588

Visszhang intenzitás (döntött nyalábok mentén)

• Mintavételezés Megegyezik a sebességével

• Felbontás / dinamikatartomány 0,5 dB / 70 dB

• Transzducer akusztikus frekvenciája 55 és 75 kHz

• Nyalábok száma 3, 20°-ban döntött

• Nyalábszög 4,5°-5,5°

Visszhangszonda opció

• Felbontás N/A

• Cellák (binek) száma N/A

• Adási impulzushossz N/A

• Adási impulzus N/A

• Felbontás / dinamikatartomány N/A

Hullámmérési opció

• AST frekvencia N/A

• AST max. távolság N/A

• Maximális hullámmérési mélység N/A

• Magasságtartomány N/A

• Pontosság / felbontás (Hs) N/A

• Pontosság / felbontás (Irányszög) N/A

• Periódus tartomány N/A

• Levágási periódus (Hs) N/A

• Levágási periódus (irányszög) N/A

• Mintavételezési frekvencia (sebesség és AST) N/A

Jégmérési opció

• Paraméterek N/A

Szenzorok

• Hőmérséklet: Termisztor a fejben (a mérési frekvenciával mintavételezve)

• Hőm. tartomány -4-től +40 °C-ig

• Hőm. pontosság/felbontás 0,1 °C/0,01 °C

• Hőm. válaszidő 2 perc

• Iránytű: Szilárdtest magnetométer (max. 1 Hz mintavételi frekvencia)

• Pontosság/felbontás 2° (< 30° dőlés esetén)/0,01°

• Dőlés: Szilárdtest gyorsulásmérő (max. 1 Hz mintavételi frekvencia)

• Pontosság/felbontás 0,2° (< 30° dőlés esetén)/0,01°

• Maximális dőlés Teljes 3D

• Felfelé vagy lefelé Automatikus felismerés

• Nyomás: Piezorezisztív (a mérési frekvenciával mintavételezve)

• Standard tartomány 0-1500 m (egyéb opciókért érdeklődjön)

• Pontosság/precízió 0,1% végérték (FS) / Jobb, mint a végérték 0,002%-a

AHRS opció

• Gyorsulásmérő dinamikatartománya ± 2 g

• Giroszkóp dinamikatartománya ± 250°/sec

• Magnetométer dinamikatartománya ± 1,3 Gauss

• Bólintás és dőlés tartománya / felbontása ± 90° (bólintás) ± 180° (dőlés) /0,01°

• Bólintás és dőlés pontossága ± 2° (dinamikus)*, ± 0,5° (statikus, ±30°)

• Irányszög tartomány / felbontás 360°, minden tengelyen /0,01°

• Irányszög pontosság ± 3° (dinamikus)*, ± 2° (statikus, dőlés < 20°)

• Mintavételezési frekvencia Megegyezik a mérési frekvenciával (akár 1 Hz)

• *A dinamikus specifikációk a mozgás típusától függnek.

Adatrögzítés

• Kapacitás 16 GB, 64 GB vagy 128 GB (nagyobb kapacitásért érdeklődjön)

• Adatrekord Lásd a műszer szoftverét

• Mód Leállás, ha megtelt

Valós idejű óra

• Pontosság ± 1 perc/év

• Óra megőrzése külső áramellátás hiányában 1 év. Újratölthető biztonsági akkumulátor.

Adatkommunikáció

• Ethernet 10/100 Mbits Auto MDI-X, TCP/IP, UDP/IP, HTTP protokollok, Fix IP / DHCP kliens / Automatikus IP cím kiosztás, UPnP és a Nortek saját műszereinek felfedezése Etherneten keresztül

• Soros Konfigurálható RS-232/RS-422 300-1250000 bps

• Adatrögzítő letöltési sebessége (baud rate) 20 Mbit/s (csak Ethernet) – 1 GB 6 perc alatt

• Vezérlő interfész ASCII parancsinterfész Telneten és soros porton keresztül

Csatlakozók

• Konfigurációtól függően MCBH6F (Ethernet), MCBH8F (soros), MCBH2F-G2 (táp), opcionális Souriau M-szériás fém csatlakozó online használathoz (14M)

Szoftver

• Funkciók Telepítés megtervezése, műszer konfigurálása, adatok lekérése és konvertálása (Windows® rendszerhez)

Tápellátás

• DC bemenet 15-48 V DC

• Maximális csúcsáram 1,5 A

• Max. átlagos fogyasztás 1 Hz-en 15 W

• Tipikus átlagos fogyasztás* 2 W

• Alvó mód fogyasztása 100 μA, a teljesítmény a tápfeszültségtől függ

• Adási teljesítmény nyalábonként 4-250 W, állítható szintek

• Ping szekvencia Multiplexált vagy párhuzamos

•  *10 perces átlagprofil, 1 cm/s vízszintes precízió, max. cellaméret, max. teljesítmény, nagy hatótávolságú mód. Egyéb konfigurációkért lásd a szoftvert

Akkumulátorok

• Belső Egy vagy kettő 540 Wh alkáli vagy 1800 Wh lítium

• Élettartam Konfigurációtól függően, lásd a szoftvert

Környezeti adatok

• Üzemi hőmérséklet -4-től +40 °C-ig

• Tárolási hőmérséklet -20-tól +60 °C-ig

• Vibráció IEC60068-2-64

• EMC jóváhagyás IEC/EN 61000-6-2, 61000-6-3

• Névleges mélység 1500 m

Anyagok

• Alapmodell POM titán rögzítőkkel. Megerősített poliuretán transzducer kelyhek

Méretek

• Maximális átmérő 648 mm

• Maximális hosszúság belső elemekkel 547 mm (1 akkumulátor), 747 mm (2 akkumulátor)

• Maximális hosszúság belső elemek nélkül 314 mm

Súly

• Levegőben, elem nélkül 65,5 kg

• Vízben, elem nélkül 25,1 kg

• Akkumulátor 10,2 kg (2 x 540 Wh), 7,6 kg (2 x 1800 Wh)
