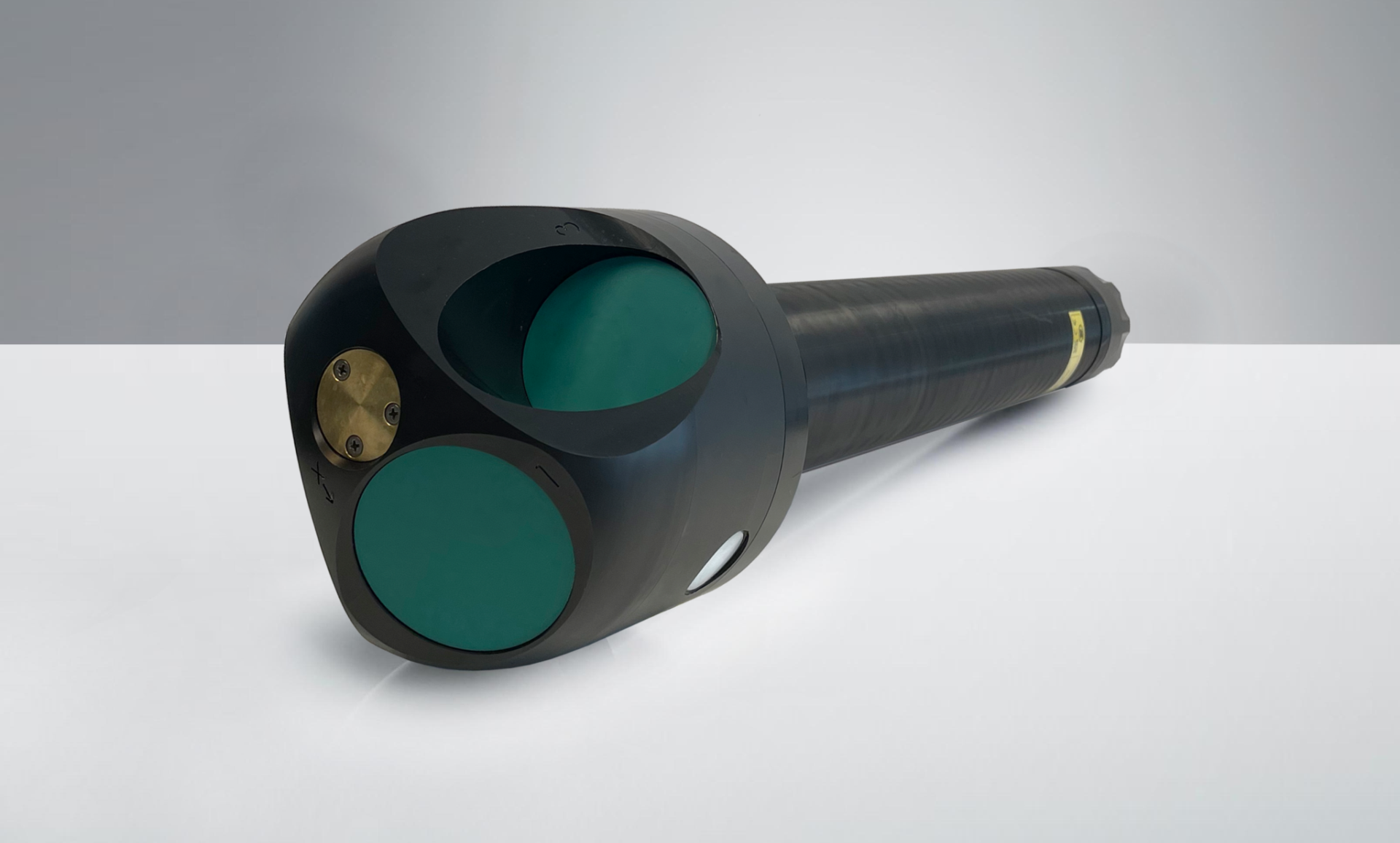

Aquadopp Profiler 400 kHz 500 m, Generation 2

Leírás

Műszaki adatok

Vízsebesség-mérések

• Névleges profilozási tartomány* 90 m

• Cella mérete 1-8 m

• Maximális cellaszám 200

• Minimális vakzóna 1 m

• Sebességtartomány (nyaláb mentén) Felhasználó által választható 1,0-től 5,0 m/s-ig

• Pontosság a mért érték ±1%-a ±0,5 cm/s

• Vízszintes sebesség precízió Tipikusan 1 cm/s

• Max. mintavételezési frekvencia (kimenet) 1 Hz

• Hullámmérés PUV (opcionális)

• *A szóródási viszonyoktól függően

• Lásd a műszer szoftverét

Visszhang intenzitás

• Mintavételezés Megegyezik a sebességével

• Felbontás 0,5 dB

• Dinamikatartomány 90 dB

• Transzducer akusztikus frekvenciája 400 kHz

• Nyalábok száma 3 (a szögekhez lásd a GA rajzokat)

• Nyalábszög 1,9° (3,8° összesen)

Szenzorok

• Hőmérséklet:

• Hőm. tartomány -4-től +40 °C-ig

• Hőm. pontosság/felbontás 0,1 °C/0,01 °C

• Hőm. válaszidő < 1 perc

• Iránytű: Szilárdtest magnetométer

• Pontosság/felbontás < 2° (< 30° dőlés esetén) / 0,01°

• Dőlés: Szilárdtest gyorsulásmérő

• Pontosság/felbontás 0,2° (< 30° dőlés esetén) / 0,01°

• Maximális dőlés Teljes 3D

• Felfelé vagy lefelé Automatikus felismerés

• Nyomás: Piezorezisztív

• Tartomány 30 m / 100 m / 500 m

• Pontosság/precízió 0,5% végérték (FS) / a végérték 0,005%-a

Adatrögzítés

• Kapacitás 16 GB

Valós idejű óra

• Pontosság ± 1 perc/év

• Biztonsági mentés áramellátás hiányában 4 hét

Adatkommunikáció

• I/O RS-422 (az RS-232-ért érdeklődjön)

• Kommunikációs sebesség (baud rate) 9600 Baud – 1,2 Mbaud (alapértelmezett 115200 Baud)

• Felhasználói vezérlés Nortek Deployment szoftver vagy közvetlen ASCII parancsok, bináris vagy ASCII adatkimenettel

Szoftver

• Operációs rendszer Keresztplatformos

• Funkciók Telepítés megtervezése, műszer konfigurálása, adatok lekérése és konvertálása. Online adatmegjelenítés.

Tápellátás

• DC bemenet 9-24 V DC

• Abszolút maximális DC bemenet 26 V DC

• Maximális csúcsáram 4,5 A

• Áramfogyasztás Lásd a Nortek Deployment szoftvert

• Alvó áram < 40 μA

• Adási teljesítmény Állítható

Akkumulátorok

• Belső akkumulátor kapacitása 1-3 x 50 Wh (Alkáli), 2-3 x 165 Wh (Lítium), 1-3 x 76 Wh (Li-Ion)

• Akkumulátor súlya 430 g / 50 Wh (Alkáli), 380 g / 165 Wh (Lítium), 300 g / 76 Wh (Li-Ion)

• Új akkumulátor feszültsége 13,5 V DC

Környezeti adatok

• Üzemi hőmérséklet -5-től +40 °C-ig

• Tárolási hőmérséklet -20-tól +60 °C-ig

• Sokk és vibráció Sokk: IEC 60068-2-27, Vibráció: IEC 60068-2-64

• EMC jóváhagyás EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019

• Névleges mélység 500 m

Csatlakozók

• Válaszfal (Impulse) MCBH-8-FS Réz

• Kábel PMCIL-8-MP 5 m-es (alapértelmezett) poliuretán kábelen

Anyagok

• POM, tengerészeti sárgaréz, 5. minőségi osztályú titán, epoxi

Méretek

• Maximális házátmérő 75 mm

• Maximális hosszúság 685 mm

Súly

• Súly levegőben (elem nélkül) 3700 g

• Súly vízben (elem nélkül) 50 g

• Súly levegőben, rövid ház (elem nélkül) 3100 g

• Súly vízben, rövid ház (elem nélkül) 500 g

Fej konfigurációk

• S4VP Sekély víz, 400 kHz, Függőleges tájolás, Profilozó

Online kábel információk

• Kábelhossz A) 0-10 m, B) 10-50 m, C) 50-500 m

• Tápkábel vastagsága (AWG) A) 20AWG, B) 20AWG, C) 18AWG

• Hardver A) Standard, B) Standard, C) Hosszú kábel készlet *

• Bemeneti feszültség A) 9-24 V DC, B) 24 V DC +/-0,5, C) 48 V DC +2/-5

• Abszolút maximális DC bemenet A) 26 V DC, B) 26 V DC, C) 51 V DC

• Kommunikáció A) RS232/RS422/115200, B) RS232/RS422/115200, C) RS422/115200

• *Indítási feszültség: nagyobb vagy egyenlő, mint 26 V. Ajánlott működési tartomány: 43-50 V.
