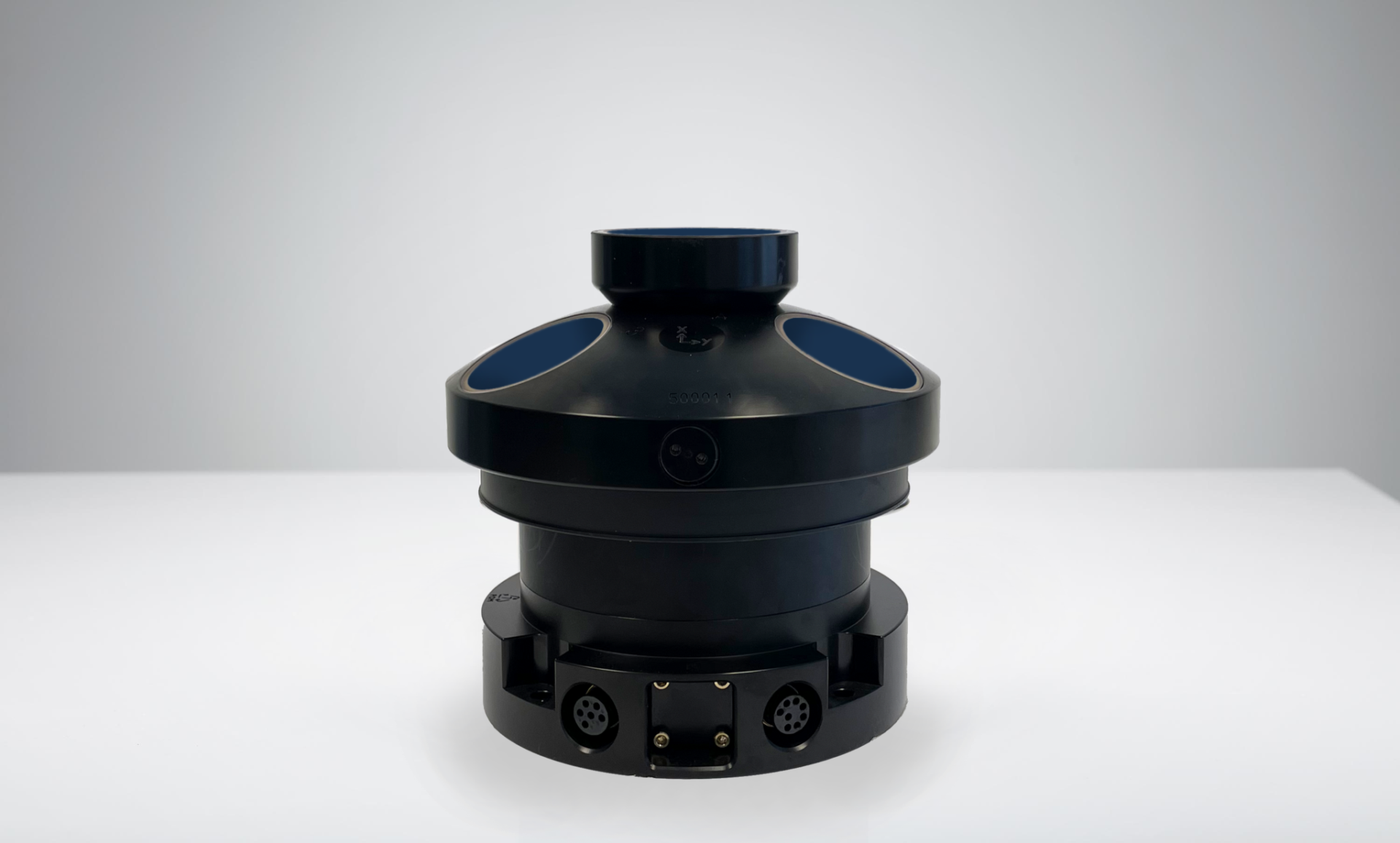

AWAC 600 kHz 300 m, Generation 2

Valós idejű áramlási profilok és irányított hullámok a közbenső vízrétegben

  • Valós idejű áramlási profilok 50 m-es mélységig; valós idejű hullámok 60 m-es mélységig
  • Akusztikus felszíni követés (AST) függőleges sugárral
  • Rögzített keretekkel és víz alatti bólyákkal egyaránt használható

Áttekintés:
Az AWAC 600 kHz-es ADCP a víz alatti hullámmérési alkalmazásokban a szabványos referencia-technológiává vált. Több ezer ilyen ADCP-t telepítettek a teljes hullámspektrum és az áramlási profilok együttes rögzítésére. A hullámmérésekhez biztosított 60 m-es maximális hatótávolsággal, a felszíni magasság 2 Hz-es mintavételével és a valós idejű alkalmazásokhoz szükséges fedélzeti hullámfeldolgozással az AWAC 600 kHz a közepes vízmélységű áramlási és hullámmérésekhez optimális eszköz.

Főbb jellemzők:

  • Valós idejű áramlási profilok 50 m-es hatótávolságig; valós idejű hullámadatok 60 m-es hatótávolságig
  • Akusztikus felszíni követés (AST) függőleges sugárral
  • Rögzített keretekkel és víz alatti bólyákkal egyaránt használható
  • Beépített hullámfeldolgozás valós idejű alkalmazásokhoz

Alkalmazási területek:

  • Áramlások és hullámok online, valós idejű mérése
  • Tervezési adatok új part menti építmények tervezéséhez
  • Helyszíni tanulmányok tengeri szélerőmű-platformokhoz
  • Átmeneti hullámok figyelése csatornafalak védelme érdekében
  • Árapályáramok tanulmányozása

Beállítás:
Az AWAC 600 kHz-es készüléket egyszerű és megbízható áramlás- és hullámmérések elvégzésére tervezték, legfeljebb 50 m mélységig. A telepítés előtt a Nortek telepítő szoftverével konfigurálják. Az AWAC-ot gyakran tekintik az iparági szabványnak a hullámmérések terén.

Telepítés:
Az AWAC-okat gyakran a tengerfenékre szerelik és/vagy valós idejű hullámfigyelő rendszerek részeként alkalmazzák. A vezető ipari partnerek egyedi kereteket és bólyákat kínálnak az AWAC-hoz. A többféle kommunikációs protokoll megkönnyíti az áramellátás és az adatátvitel egyidejű biztosítását.

Adatok:
Az opcionális fedélzeti hullámfeldolgozás lehetővé teszi a hullámparaméterek valós idejű továbbítását a parton lévő felhasználók számára. A Nortek SUV feldolgozási módszere (amely kizárólag az AWAC és a Signature készülékeknél elérhető) minőségi hullámméréseket tesz lehetővé egy mozgó, víz alatti bója segítségével. A Nortek utólagos feldolgozó szoftvere és/vagy megjelenítő szoftvere az adatok áttekintésére vagy megjelenítésére szolgál, akár a telepítés után, akár valós időben.

Érdeklődöm a termékről
  • Várható szállítás: Érdeklődjön az elérhetőségről
  • Szállítási feltételek: ajánlat alapján. A szállítási lehetőségekről és díjakról az egyedi ajánlat tartalmaz részleteket.

Leírás

Műszaki adatok

Vízsebesség-mérések

  • Maximális profilozási tartomány* 50 m

  • Cella mérete 0,5-8,0 m

  • Cellák száma 200

  • Sebességtartomány (nyaláb mentén) Felhasználó által választható 1,0-től 5,0 m/s-ig

  • Pontosság a mért érték ±1%-a ±0,5 cm/s

  • Sebesség precízió Lásd a műszer szoftverét

  • Maximális kimeneti frekvencia 1 Hz vagy 2 Hz

  • Belső mintavételezési frekvencia 8 Hz * A mérési körülményektől függően

Visszhang intenzitás (döntött nyalábok mentén)

  • Mintavételezés Megegyezik a sebességével

  • Felbontás 0,5 dB

  • Dinamikatartomány 90 dB

  • Transzducer akusztikus frekvenciája 600 kHz

  • Nyalábok száma 3 nyaláb egymástól 120°-ra, egy függőleges nyaláb (egymástól 90°-ra, egy 5°-ban platformra szereléshez)

  • Nyalábszög 1,21° (2,42° összesen)

  • Függőleges nyaláb szöge 1,93° összesen

Hullámmérési opció (AST)

  • Maximális mélység 60 m

  • Adattípusok Nyomás, egy sebesség minden nyaláb mentén, AST

  • Max. mintavételezési frekvencia (kimenet) 2 Hz

  • Minták száma burstönként 512, 1024 vagy 2048 (Egyéb burst konfigurációkért lépjen kapcsolatba a Nortekkal)

Hullámbecslések

  • Tartomány -15-től 15 m-ig

  • Pontosság / felbontás (Hs) a mért érték < 1%-a / 1 cm

  • Pontosság / felbontás (Irányszög) 2° / 0,2°

  • Periódus tartomány 1-50 s

  • Levágási periódus (Hs) 5 m mélységben: 0,5 sec, 20 m mélységben: 0,9 sec, 60 m mélységben: 1,5 sec

  • Levágási periódus (irányszög) 5 m mélységben: 1,5 sec, 20 m mélységben: 3,1 sec, 60 m mélységben: 5,5 sec

Szenzorok

  • Hőmérséklet: Termisztor a fejben (a mérési frekvenciával mintavételezve)

  • Hőm. tartomány -4-től +40 °C-ig

  • Hőm. pontosság/felbontás 0,1 °C/0,01 °C

  • Hőm. válaszidő 2 perc

  • Iránytű: Szilárdtest magnetométer (max. 1 Hz mintavételi frekvencia)

  • Pontosság/felbontás 2° (< 30° dőlés esetén) / 0,01°

  • Dőlés: Szilárdtest gyorsulásmérő (max. 1 Hz mintavételi frekvencia)

  • Pontosság/felbontás 0,2° (< 30° dőlés esetén) / 0,01°

  • Maximális dőlés Teljes 3D

  • Felfelé vagy lefelé Automatikus felismerés

  • Nyomás: Piezorezisztív (a mérési frekvenciával mintavételezve)

  • Tartomány 0-100 m (egyéb opciókért érdeklődjön)

  • Pontosság / precízió 0,1% végérték (FS) / Jobb, mint a végérték 0,002%-a

Adatrögzítés

  • Kapacitás 16 GB, 64 GB vagy 128 GB (nagyobb kapacitásért érdeklődjön)

  • Adatrekord Lásd a műszer szoftverét

  • Mód Leállás, ha megtelt

Valós idejű óra

  • Pontosság ± 1 perc/év

  • Óra megőrzése külső áramellátás hiányában 1 év. Újratölthető biztonsági akkumulátor.

Adatkommunikáció

  • Ethernet 10/100 Mbits Auto MDI-X, TCP/IP, UDP/IP, HTTP protokollok, Fix IP / DHCP kliens / Automatikus IP cím kiosztás, UPnP és a Nortek saját műszereinek felfedezése Etherneten keresztül

  • Soros Konfigurálható RS-232/RS-422 300-1 250 000 bps

  • Adatrögzítő letöltési sebessége (baud rate) 20 Mbit/s (csak Ethernet) – 1 GB 6 perc alatt

  • Vezérlő interfész ASCII parancsinterfész Telneten és soros porton keresztül

Csatlakozók

  • Standard MCBH6F (Ethernet) + MCBH8F (soros és/vagy akkumulátor)

  • Opcionális MCBH6F (Ethernet) + Souriau M-szériás fém csatlakozó online használathoz (10M) + MCBH2F (akkumulátor)

Szoftver

  • Funkciók Telepítés megtervezése, műszer konfigurálása, adatok lekérése és konvertálása (Windows® rendszerhez)

Tápellátás

  • DC bemenet 12-48 V DC

  • Maximális csúcsáram 1,5 A

  • Max. átlagos fogyasztás 1 Hz-en 8 W 1 Hz-en, az Ethernet további 0,75 W-ot ad hozzá

  • Tipikus átlagos fogyasztás 15 mW

  • Alvó mód fogyasztása 100 μA, a teljesítmény a tápfeszültségtől függ

  • Adási teljesítmény nyalábonként 0,3-30 W, állítható szintek

  • Ping szekvencia Párhuzamos

Környezeti adatok

  • Üzemi hőmérséklet -4-től +40 °C-ig

  • Tárolási hőmérséklet -20-tól +60 °C-ig

  • Vibráció IEC60068-2-64

  • EMC jóváhagyás IEC/EN 61000-6-2, 61000-6-3

  • Névleges mélység 300 m

Anyagok

  • Alapmodell POM titán rögzítőkkel

Méretek

  • Maximális átmérő 215 mm

  • Maximális hosszúság 203 mm

Súly

  • Súly levegőben 5,7 kg

  • Súly vízben 1,1 kg

Online kábel

  • Online kábel Poliuretán köpeny, Shore D keménység, 13 mm átmérő, max. 500 m. Hosszabb kábelekért érdeklődjön

Akkumulátorok

  • Külső 540 Wh (alkáli) vagy 1800 Wh (lítium)
