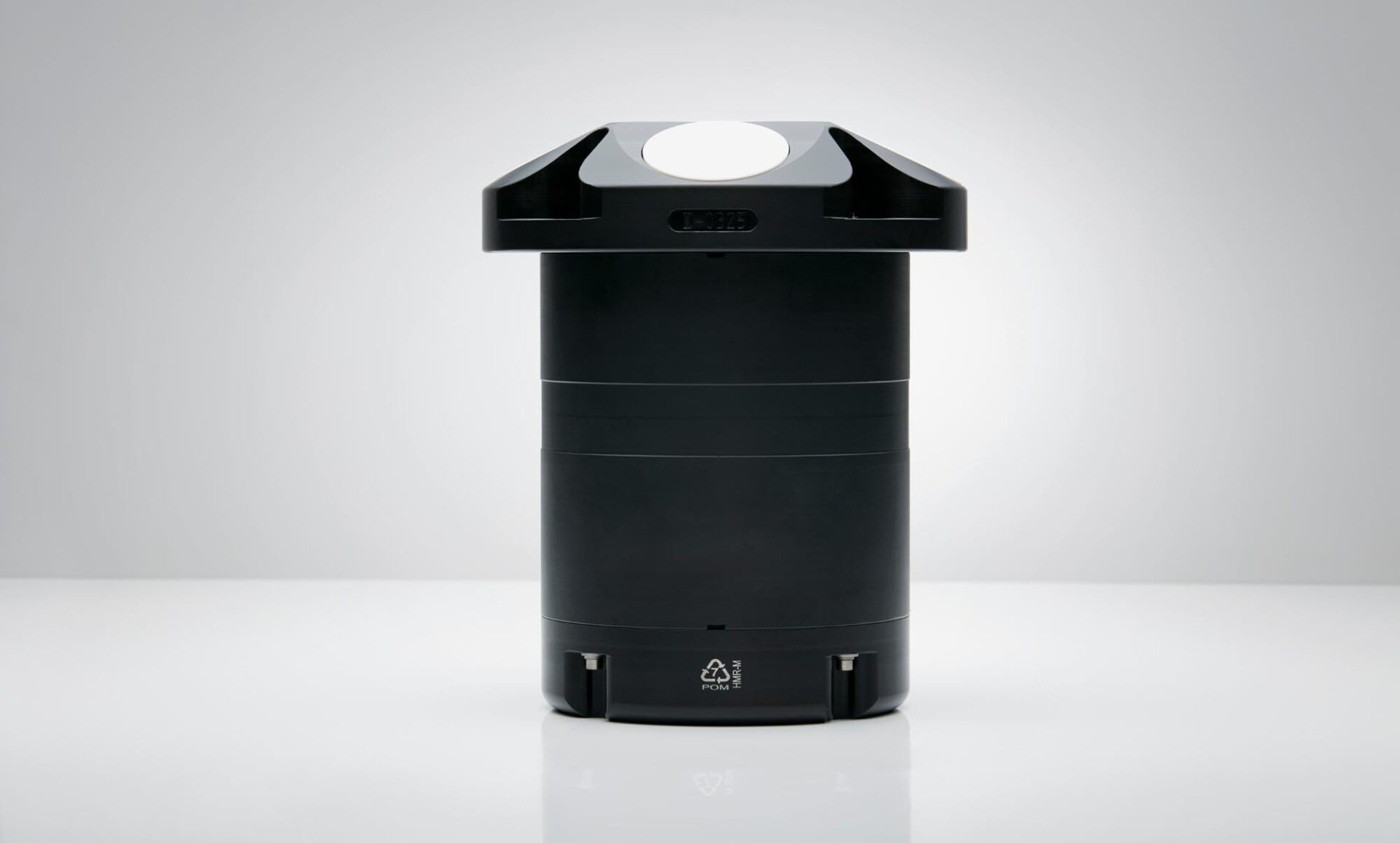

Signature 500 – 300 m | 6000 m

Leírás

Műszaki adatok

Vízsebesség-mérések

• Maximális profilozási tartomány* 60 m (burst mód), 70 m (átlagoló mód)

• Cella mérete 0,5-4 m

• Minimális vakzóna 0,5 m

• Maximális cellaszám 256 (burst)/200 (átlag)

• Sebességtartomány (nyaláb mentén) Felhasználó által választható 1,0-től 5,0 m/s-ig

• Minimális pontosság a mért érték 0,3%-a ± 0,3 cm/s

• Sebesség precízió Szélessávú jelfeldolgozás, lásd a műszer szoftverét

• Sebesség felbontás 0,1 cm/s

• Max. mintavételezési frekvencia 8 Hz (4 Hz 5 nyaláb használatával)

• *A mérési körülményektől függően

AD2CP mérési módok

• Egyszeri Burst vagy átlagoló

• Párhuzamos Burst és átlagoló

• Váltakozó egyszeri és/vagy párhuzamos

Visszhang intenzitás (döntött nyalábok mentén)

• Mintavételezés Megegyezik a sebességével

• Felbontás / dinamikatartomány 0,5 dB / 70 dB

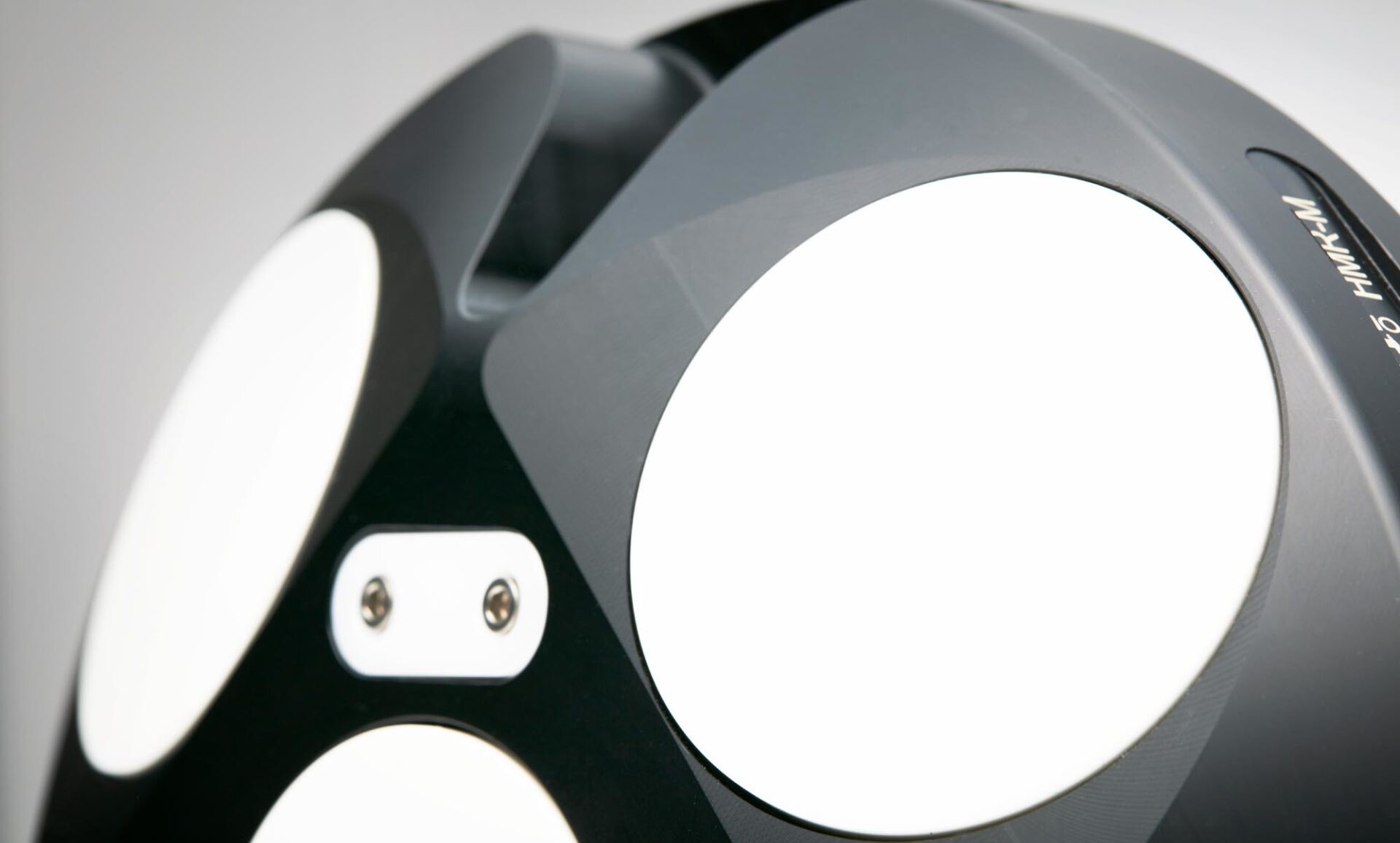

• Transzducer akusztikus frekvenciája 500 kHz

• Nyalábok száma 5; 4 db 25°-ban döntött, 1 db függőleges

• Nyalábszög 2,9°

Visszhangszonda opció

• Felbontás 6 mm – 0,5 m

• Cellák (binek) száma 11 000

• Adási impulzushossz 32 μs – 1 ms

• Adási impulzus Monokromatikus vagy impulzuskompressziós (25% sávszélesség)

• Felbontás / dinamikatartomány 0,01 dB / 70 dB

Hullámmérési opció

• AST frekvencia 500 kHz

• AST max. távolság 75 m

• Maximális hullámmérési mélység 60 m

• Magasságtartomány -15-től +15 m-ig

• Pontosság / felbontás (Hs) a mért érték < 1%-a / 2 cm

• Pontosság / felbontás (Irányszög) 2° / 0,1°

• Periódus tartomány 1-50 s

• Levágási periódus (Hs) 5 m mélységben; 0,6 sec, 20 m mélységben; 1,1 sec, 60 m mélységben; 1,9 sec

• Levágási periódus (irányszög) 5 m mélységben; 1,5 sec, 20 m mélységben; 3,1 sec, 60 m mélységben; 5,5 sec

• Mintavételezési frekvencia (sebesség és AST) 4 Hz

Jégmérési opció

• Paraméterek Akusztikus távolságmérés a jégig, sebesség és irány, visszhangszonda adatok

Szenzorok

• Hőmérséklet: Termisztor a fejben (a mérési frekvenciával mintavételezve)

• Hőm. tartomány -4-től +40 °C-ig

• Hőm. pontosság/felbontás 0,1 °C/0,01 °C

• Hőm. válaszidő 2 perc

• Iránytű: Szilárdtest magnetométer (max. 1 Hz mintavételi frekvencia)

• Pontosság/felbontás 2° (< 30° dőlés esetén)/0,01°

• Dőlés: Szilárdtest gyorsulásmérő (max. 1 Hz mintavételi frekvencia)

• Pontosság/felbontás 0,2° (< 30° dőlés esetén)/0,01°

• Maximális dőlés Teljes 3D

• Felfelé vagy lefelé Automatikus felismerés

• Nyomás: Piezorezisztív (a mérési frekvenciával mintavételezve)

• Standard tartomány 0-100 m (egyéb opciókért érdeklődjön)

• Pontosság/precízió 0,1% végérték (FS) / Jobb, mint a végérték 0,002%-a

AHRS opció

• Gyorsulásmérő dinamikatartománya ± 2 g

• Giroszkóp dinamikatartománya ± 250°/sec

• Magnetométer dinamikatartománya ± 1,3 Gauss

• Bólintás és dőlés tartománya / felbontása ± 90° (bólintás) ± 180° (dőlés) /0,01°

• Bólintás és dőlés pontossága ± 2° (dinamikus)*, ± 0,5° (statikus, ±30°)

• Irányszög tartomány / felbontás 360°, minden tengelyen /0,01°

• Irányszög pontosság ± 3° (dinamikus)*, ± 2° (statikus, dőlés < 20°)

• Mintavételezési frekvencia Megegyezik a mérési frekvenciával (akár 8 Hz)

• A dinamikus specifikációk a mozgás típusától függnek.

Adatrögzítés

• Kapacitás 16 GB, 64 GB vagy 128 GB (nagyobb kapacitásért érdeklődjön)

• Adatrekord Lásd a műszer szoftverét

• Mód Leállás, ha megtelt

Valós idejű óra

• Pontosság ± 1 perc/év

• Óra megőrzése külső áramellátás hiányában 1 év. Újratölthető biztonsági akkumulátor

Adatkommunikáció

• Ethernet 10/100 Mbits Auto MDI-X, TCP/IP, UDP/IP, HTTP protokollok, Fix IP / DHCP kliens / Automatikus IP cím kiosztás, UPnP és a Nortek saját műszereinek felfedezése Etherneten keresztül

• Soros Konfigurálható RS-232/RS-422 300-1250000 bps

• Adatrögzítő letöltési sebessége (baud rate) 20 Mbit/s (csak Ethernet) – 1 GB 6 perc alatt

• Vezérlő interfész ASCII parancsinterfész Telneten és soros porton keresztül

Csatlakozók

• Konfigurációtól függően MCBH6F (Ethernet), MCBH8F (soros), MCBH2F-G2 (táp), opcionális Souriau M-szériás fém csatlakozó online használathoz (10M)

Szoftver

• Funkciók Telepítés megtervezése, műszer konfigurálása, adatok lekérése és konvertálása (Windows® rendszerhez)

Tápellátás

• DC bemenet 12-48 V DC

• Maximális csúcsáram 1,5 A

• Max. átlagos fogyasztás 1 Hz-en 8 W 1 Hz-en, az Ethernet további 0,75 W-ot ad hozzá

• Tipikus átlagos fogyasztás 25 mW

• Alvó mód fogyasztása 100 μA, a teljesítmény a tápfeszültségtől függ

• Adási teljesítmény nyalábonként 0,3-30 W, állítható szintek

• Ping szekvencia Párhuzamos

Akkumulátorok

• Belső 180 Wh alkáli, 540 vagy 1800 Wh hosszú tartállyal

• Élettartam Konfigurációtól függően, lásd a szoftvert

Környezeti adatok

• Üzemi hőmérséklet -4-től +40 °C-ig

• Tárolási hőmérséklet -20-tól +60 °C-ig

• Vibráció IEC60068-2-64

• EMC jóváhagyás IEC/EN 61000-6-2, 61000-6-3

• Névleges mélység 300 m (a 6000 m-es verzió specifikációiért lépjen kapcsolatba a Nortekkal)

Anyagok

• Alapmodell POM titán rögzítőkkel

Méretek

• Maximális átmérő 228 mm

• Maximális hosszúság belső elemekkel 274 mm (180 Wh), 464 mm (540 Wh vagy 1800 Wh Li)

• Maximális hosszúság belső elemek nélkül 184 mm

Súly

• Levegőben, elem nélkül 6,4 kg (5,2 kg rövid)

• Vízben, elem nélkül -0,35 kg (0,6 kg rövid)

• Akkumulátor 1,8 kg
