VM Coastal 1000|500|250 kHz

A VM Coastal csomag egy rendkívül sokoldalú ADCP-rendszer, amely könnyen felszerelhető bármilyen alkalmas hajóra.

  • Folyó-, delta- és part menti felmérések, akár 200 m mélységig
  • Függőleges sugárzású mélységmérő a lebegő részecskék (SPM) vizsgálatához
  • Áramlás-, mélység- és SPM-adatok egyidejű megjelenítése egy helyen

Áttekintés:
A VM Coastal biztosítja az adatok minőségét, új és eddig nem látott lehetőségeket nyit meg a tudományos közösség előtt, valamint kényelmes kezelhetőséget és egyszerűbb működést kínál.

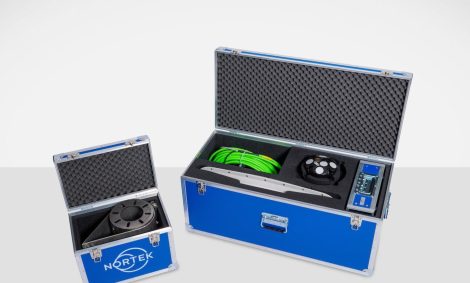

A VM Coastal csomag tartalmazza a Signature1000, 500 vagy 250 modelleket, amelyek rendkívüli sokoldalúságot biztosítanak mind a hajóra szerelt, mind a tengerfenékre szerelt konfigurációkban. A legmodernebb és felhasználóbarát hajóra szerelt csomag használatával jelentősen csökkenthetők a mérési hibák és a kezdeti telepítési idő.

Főbb jellemzők:

  • Teljes körű, koherens rendszer, amelyet a kiváló teljesítmény és a gyors üzembe helyezés érdekében fejlesztettek ki;
  • Egyszerű adatgyűjtő és -feldolgozó szoftver;
  • Intuitív vízhozam-mérő modul és utólagos feldolgozás Qrev-adatexporttal;
  • Az áramlás, a mélység és a lebegő szuszpendált anyagok (SPM) adatainak egyidejű megjelenítése egy helyen (1000 / 500)
  • Függőleges hanglokátor sugár a fenékig terjedő SPM vizsgálatához (1000 / 500)
  • A többfrekvenciás opció lehetővé teszi a függőleges sugár működését 1000, 500 és 250 kHz-en (1000)

Alkalmazás:

  • Part menti felmérések, akár 200 m mélységig
  • Kikötői és kikötőmodellezés
  • Folyami vízhozam-mérések
  • Nagyméretű keveredési vizsgálatok

Beállítás:

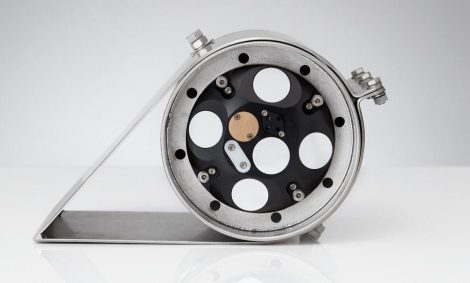

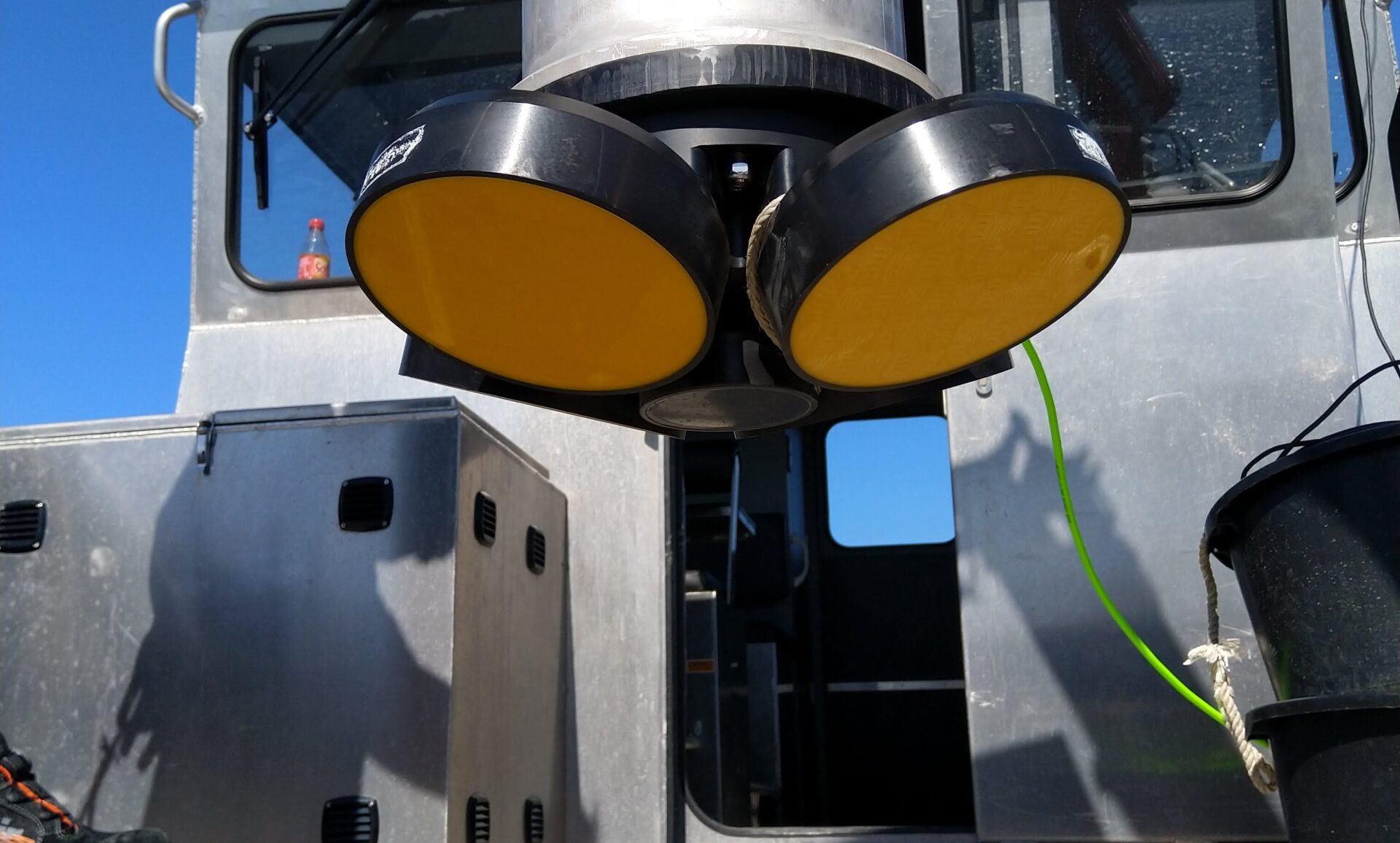

Bármely alkalmas hajó alkalmas a VM Coastal csomag befogadására. A csomaghoz tartozik egy rögzített burkolat, amely a Signature ADCP-t tartalmazza, és csökkenti a légellenállást, ha a műszert a hajó elején, a holdmedencében vagy a hajó oldalán lévő oszlopra szerelik fel. Egyéb alkatrészek közé tartozik egy fejlett GNSS műholdas iránytű és egy kompakt feldolgozó egység a rendszeradatok összegyűjtéséhez.

Telepítés:
A VM Acquisition segítségével a hajón tartózkodás közben valós időben konfigurálhatja, megtekintheti, továbbíthatja és tárolhatja az áramlási sebesség adatait. A vertikális sugárral gyűjtheti az áramlási sebesség és irány, valamint a mélység és az SPM adatait.

Adatok:
A felmérés befejezése után a VM Review szoftver segítségével feldolgozhatja és exportálhatja a kívánt adatsorokat. Végezzen igazítási és karhossz-korrekciókat, dolgozza fel az áramlási eredményeket, jelenítsen meg és exportáljon hőtérképeket, grafikonokat és keresztmetszeteket képek, CSV, MATLAB vagy Qrev formátumban a független áramlási számításokhoz.



Érdeklődöm a termékről
  • Várható szállítás: Érdeklődjön az elérhetőségről
  • Szállítási feltételek: ajánlat alapján. A szállítási lehetőségekről és díjakról az egyedi ajánlat tartalmaz részleteket.

Leírás

Műszaki adatok

Vízsebesség-mérések a Signature VM 1000 kHz-hez

  • Profilozási tartomány* 30 m

  • Cella mérete 0,2–2 m

  • Max. cellaszám 256

  • Min. vakzóna 0,1 m

  • Minimális pontosság a mért érték 0,3%-a ± 0,3 cm/s

  • Sebesség felbontás 0,1 cm/s

  • Max. mintavételezési frekvencia 14 Hz

  • Nyalábok száma 4 db 25°-ban döntött

    * A maximális tartomány az akusztikus szóródási viszonyoktól és az adási teljesítménytől függ.

Vízsebesség-mérések a Signature VM 500 kHz-hez

  • Profilozási tartomány* 70 m

  • Cella mérete 0,5–4 m

  • Max. cellaszám 256

  • Min. vakzóna 0,5 m

  • Minimális pontosság a mért érték 0,3%-a ± 0,3 cm/s

  • Sebesség felbontás 0,1 cm/s

  • Max. mintavételezési frekvencia 6 Hz

  • Nyalábok száma 4 db 25°-ban döntött

    * A maximális tartomány az akusztikus szóródási viszonyoktól és az adási teljesítménytől függ.

Vízsebesség-mérések a Signature VM 250 kHz-hez

  • Profilozási tartomány* 150-200 m

  • Cella mérete 1–8 m

  • Max. cellaszám 256

  • Min. vakzóna 0,5 m

  • Minimális pontosság a mért érték 1%-a ± 0,5 cm/s

  • Sebesség felbontás 0,1 cm/s

  • Max. mintavételezési frekvencia 2 Hz

  • Nyalábok száma 4 db 20°-ban döntött

    * A maximális tartomány az akusztikus szóródási viszonyoktól és az adási teljesítménytől függ.

Fenéksebesség-mérések a Signature VM 1000 kHz-hez

  • Egyszeri ping szórás (std) 3 m/s-nál 0,5 cm/s

  • Hosszú távú pontosság ± 0,1% / ± 0,1 cm/s

  • Minimális magasság 0,2 m

  • Maximális magasság 30 m

  • Sebesség felbontás 0,01 mm/s

  • Max. mintavételezési frekvencia 4 Hz

Fenéksebesség-mérések a Signature VM 500 kHz-hez

  • Egyszeri ping szórás (std) 3 m/s-nál 0,5 cm/s

  • Hosszú távú pontosság ± 0,1% / ± 0,1 cm/s

  • Minimális magasság 0,3 m

  • Maximális magasság 70 m

  • Sebesség felbontás 0,01 mm/s

  • Max. mintavételezési frekvencia 2 Hz

Fenéksebesség-mérések a Signature VM 250 kHz-hez

  • Egyszeri ping szórás (std) 3 m/s-nál TBA (Megerősítésre vár)

  • Hosszú távú pontosság TBA

  • Minimális magasság 5 m

  • Maximális magasság 205 m

  • Sebesség felbontás 0,01 mm/s

  • Max. mintavételezési frekvencia 1 Hz

Mélységmérések a Signature VM 1000 kHz-hez

  • Nyalábok száma 1 függőleges

  • Max. mintavételezési frekvencia 2 Hz

  • Max. tartomány 30 m

  • Függőleges felbontás / pontosság 0,001 m / a mért érték 1%-a

    Állandó hangsebességet feltételezve

Mélységmérések a Signature VM 500 kHz-hez

  • Nyalábok száma 1 függőleges

  • Max. mintavételezési frekvencia 2 Hz

  • Max. tartomány 70 m

  • Függőleges felbontás / pontosság 0,001 m / a mért érték 1%-a

    Állandó hangsebességet feltételezve

Mélységmérések a Signature VM 250 kHz-hez

  • Nyalábok száma N/A*

  • Max. mintavételezési frekvencia N/A

  • Max. tartomány N/A

  • Függőleges felbontás / pontosság N/A

    * Mélységmérés a 4 döntött nyalábon keresztül.

Visszhang intenzitás a Signature VM 1000 és 500 kHz-hez

  • Mintavételezés Megegyezik a sebességével a döntött nyaláboknál

  • Felbontás 0,5 dB

  • Dinamikatartomány 70 dB döntött nyalábok

  • Nyalábok száma 4 db 25°-ban döntött

  • Nyalábszög 2,9°

Visszhang intenzitás a Signature VM 250 kHz-hez

  • Mintavételezés Megegyezik a sebességével a döntött nyaláboknál

  • Felbontás 0,5 dB

  • Dinamikatartomány 70 dB döntött nyalábok

  • Nyalábok száma 4 db 20°-ban döntött

  • Nyalábszög 2,3°

Visszhangszonda opció a Signature VM 1000 kHz-hez

  • Nyalábok száma 1 függőleges

  • Frekvencia 1000 kHz; 1000, 500 és 250 kHz választható csatorna(k) MF licenccel

  • Max. mintavételezési frekvencia 2 Hz

  • Max. tartomány 30 m

  • Felbontás 3 mm – 0,25 m; 5 mm – 0,25 m MF licenccel

  • Cellák (binek) száma 10 000

  • Adási impulzushossz 16 μs – 0,5 ms, 64 μs – 0,5 ms

  • Adási impulzus Monokromatikus vagy impulzuskompressziós (1000 kHz, 25% sávszélesség); 500 és 250 kHz monokromatikus Multifrekvencia opcióval

  • Felbontás / dinamikatartomány 0,01 dB / 70 dB

Visszhangszonda opció a Signature VM 500 kHz-hez

  • Nyalábok száma 1 függőleges

  • Max. mintavételezési frekvencia 1 Hz

  • Max. tartomány 70 m

  • Felbontás 6 mm – 0,5 m

  • Cellák (binek) száma 11 000

  • Adási impulzushossz 32 μs – 1 ms

  • Adási impulzus Monokromatikus vagy impulzuskompressziós (25% sávszélesség)

  • Felbontás / dinamikatartomány 0,01 dB / 70 dB

Visszhangszonda opció a Signature VM 250 kHz-hez

  • Nyalábok száma N/A

  • Max. mintavételezési frekvencia N/A

  • Max. tartomány N/A

  • Felbontás N/A

  • Cellák (binek) száma N/A

  • Adási impulzushossz N/A

  • Adási impulzus N/A

  • Felbontás / dinamikatartomány N/A

Egyéb, Signature VM ADCP

  • Hőmérséklet-érzékelő tartománya / pontossága -4 °C-tól 40 °C-ig / 0,1 °C

  • Nyomás Piezorezisztív

  • Standard tartomány 0-300 m (egyéb opciókért érdeklődjön)

  • Pontosság/precízió 0,1% végérték (FS) / jobb, mint a végérték 0,002%-a

  • Iránytű és dőlés Szilárdtest magnetométer

  • Adatrögzítés 16 GB (egyéb opciókért érdeklődjön)

  • Adatkábel 10 m Ethernet kábel (egyéb opciókért érdeklődjön)

  • IO Ethernet

  • DC bemenet 15–48 V DC

Környezeti adatok, Signature VM ADCP

  • Üzemi hőmérséklet -4 °C-tól 40 °C-ig

  • Tárolási hőmérséklet -20 °C-tól 60 °C-ig

  • Vibráció IEC 60068-1/IEC60068-2-64

  • EMC jóváhagyás IEC 61000

  • Névleges mélység 300 m – A fenékkövetés felszíni hajókra korlátozódik

  • Csatlakozók Egyenesen illesztett MCBH6F (Ethernet)

  • Ház Kis műszerház

  • Anyag POM titán rögzítőkkel és további, megerősített transzducer kelyhek a VM 250-hez

Feldolgozó egység

  • Processzor/memória Intel i3/2x 8GB

  • Merevlemez SSD, 500 GB

  • Operációs rendszer Windows® 11 IoT Ent LTSC

  • Ház Fél 19″ 2 HE ház

  • Méretek 265x110x340 mm

  • Bemenet 24 V DC, 20 W tipikus. (230|120 V AC adapter mellékelve)

  • Teljes súly 5,75 kg

  • Csatlakozások Táp, Signature ADCP, AN_GNSS, 2x HDMI, 2xLAN, 3x USB

Nortek VM adatgyűjtő szoftver

  • Adatgyűjtés Signature VM – bináris, AN GNSS iránytű – bináris

  • Időzítés < 0,6 s ZDA, IEEE1588/PTP és NTP abszolút időbélyegzéshez (GNSS iránytű/Signature VM)

  • Konfiguráció Signature VM (részben), Advanced Navigation GNSS iránytű

  • Megjelenítés Hajóútvonal a térképen, Fenékkövetési sebesség, Mélység, Vízhez viszonyított sebesség, Sebesség nagysága és iránya, Visszhang amplitúdó, Visszhang korreláció, Függőleges mélység*, Függőleges echogram; korrigált relatív térfogati visszaszórás (1000/500)*, Vízhozam, Frekvenciaspektrum-analizátor

  • Státusz Signature VM + AN_GNSS iránytű

  • Kimenet Online: NMEA és bináris adatformátumok (Hypack, Qinsy, Megjelenítők). Offline: CSV, ASCII VMT, MATLAB, MATLAB VMT, MATLAB QRev, KML

    * Signature1000 és 500

GNSS iránytű

  • Márka és modell Advanced navigation GNSS iránytű v2

  • Pozíció pontosság (RTK-val) Vízszintes: 0,01 m, Függőleges: 0,015 m

  • Irányszög pontossága 0,2°

  • Támogatott navigációs rendszerek GPS L1_L2, GLONASS G1_G2, GALILEO E1_E5b, BeiDou B1_B2

  • Hullámzás (heave) pontossága 0,05 m

  • Kommunikáció Ethernet 10/100

  • Időzítés PTP, NTP időszerver funkcionalitás

  • Protokoll NMEA 0183, AN Packet Protocol, TSS1 Simrad, RTCM

AHRS opció

  • Gyorsulásmérő dinamikatartománya ± 2 g

  • Giroszkóp dinamikatartománya ± 250°/sec

  • Magnetométer dinamikatartománya ± 1,3 Gauss

  • Bólintás és dőlés tartománya / felbontása ± 90° (bólintás), ± 180° (dőlés) / 0,01°

  • Bólintás és dőlés pontossága ± 2° (dinamikus)3), ± 0,5° (statikus, ± 30°)

  • Irányszög tartomány / felbontás 360°, minden tengelyen / 0,01°

  • Irányszög pontosság ± 3° (dinamikus)3), ± 2° (statikus, dőlés < 20°)

  • Mintavételezési frekvencia Megegyezik a mérési frekvenciával
