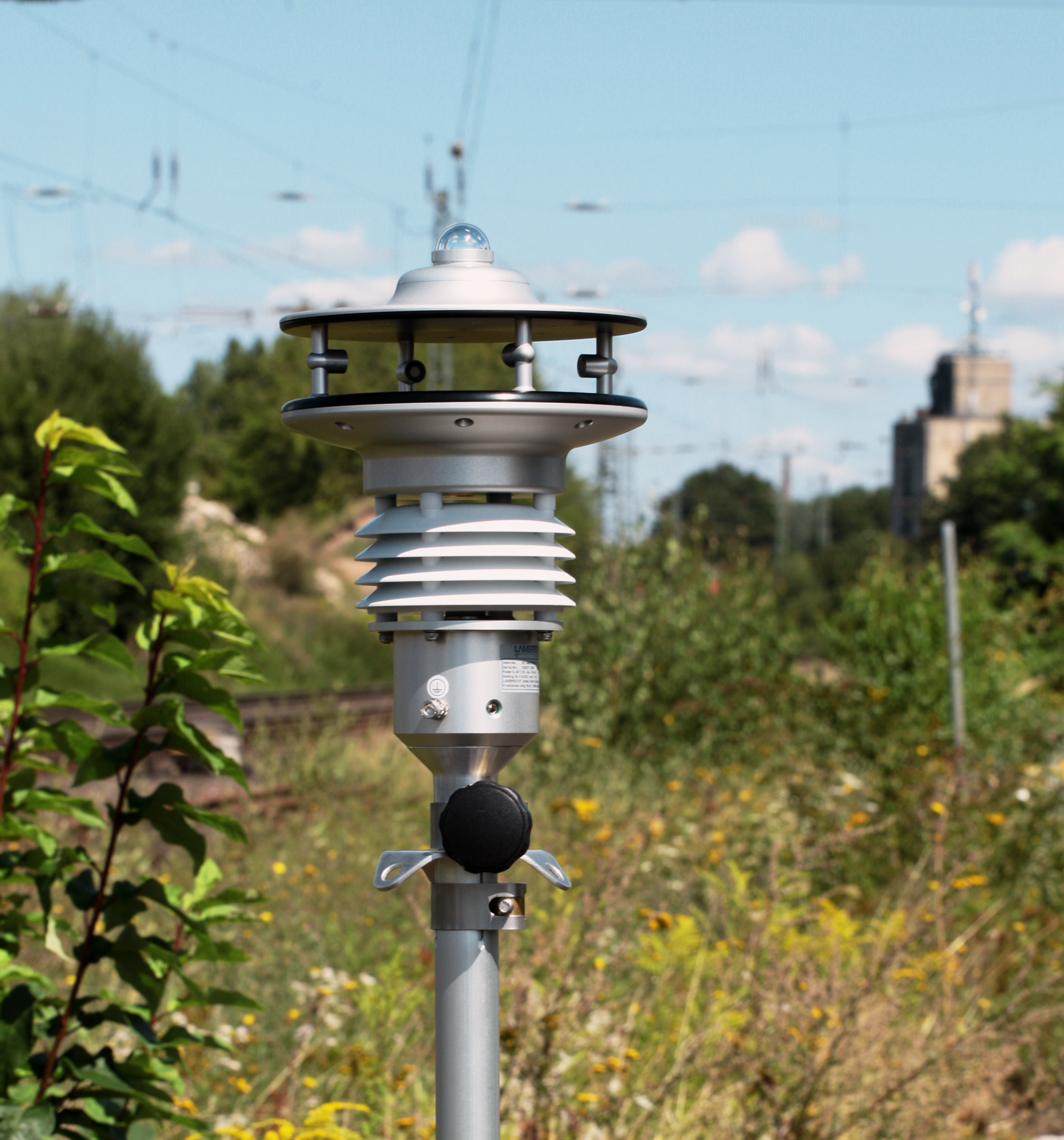

u[sonic]WS7 Időjárás érzékelő
Alkalmazások
Professzionális meteorológiai alkalmazások
Szélturbinák (szárazföldi és tengeri)
Nagyméretű fotovoltaikus létesítmények
Közlekedési és ipari meteorológia
Épület- és környezettechnika
Széljelző rendszerek és eseménytechnológia
Alpesi és magashegyi alkalmazások
Hét meterológiai paraméter egy készülékben

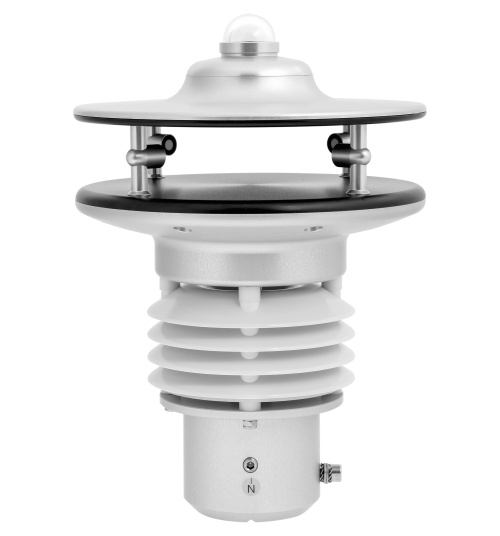

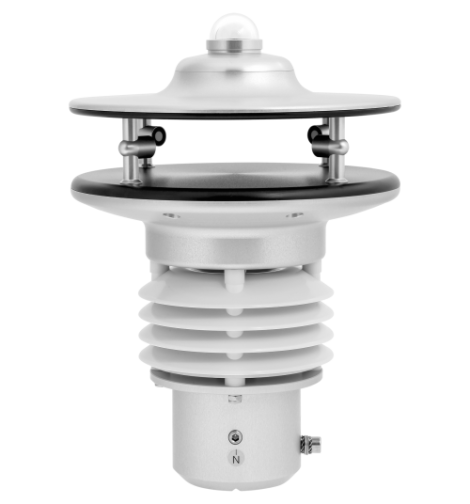

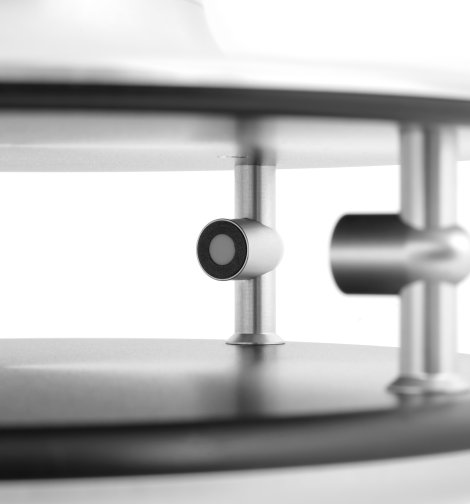

Az u[sonic]WS7 a LAMBRECHT sorozat legsokoldalúbb érzékelője, amely kompakt kivitelben pontos időjárási adatokat szolgáltat. Ultrahangos technológiával méri a szél irányát és sebességét, valamint a globális sugárzást, a levegő hőmérsékletét, a páratartalmat és a nyomást. A harmatpont automatikusan kiszámításra kerül az átfogó elemzéshez. A lamellás sugárzási pajzs megbízhatóan védi a hőmérséklet-páratartalom érzékelőt a környezeti hatásoktól, így biztosítva a rendkívül pontos leolvasást. A szél irányára és sebességére reagáló intelligens fűtési rendszer még zord körülmények között is megbízható működést garantál.
Globális sugárzási szabvány: (ISO 9060:2018), mérsékelt minőség (WMO-szám 8).
Intelligens fűtés: Automatikusan alkalmazkodik a szélirányhoz és -sebességhez

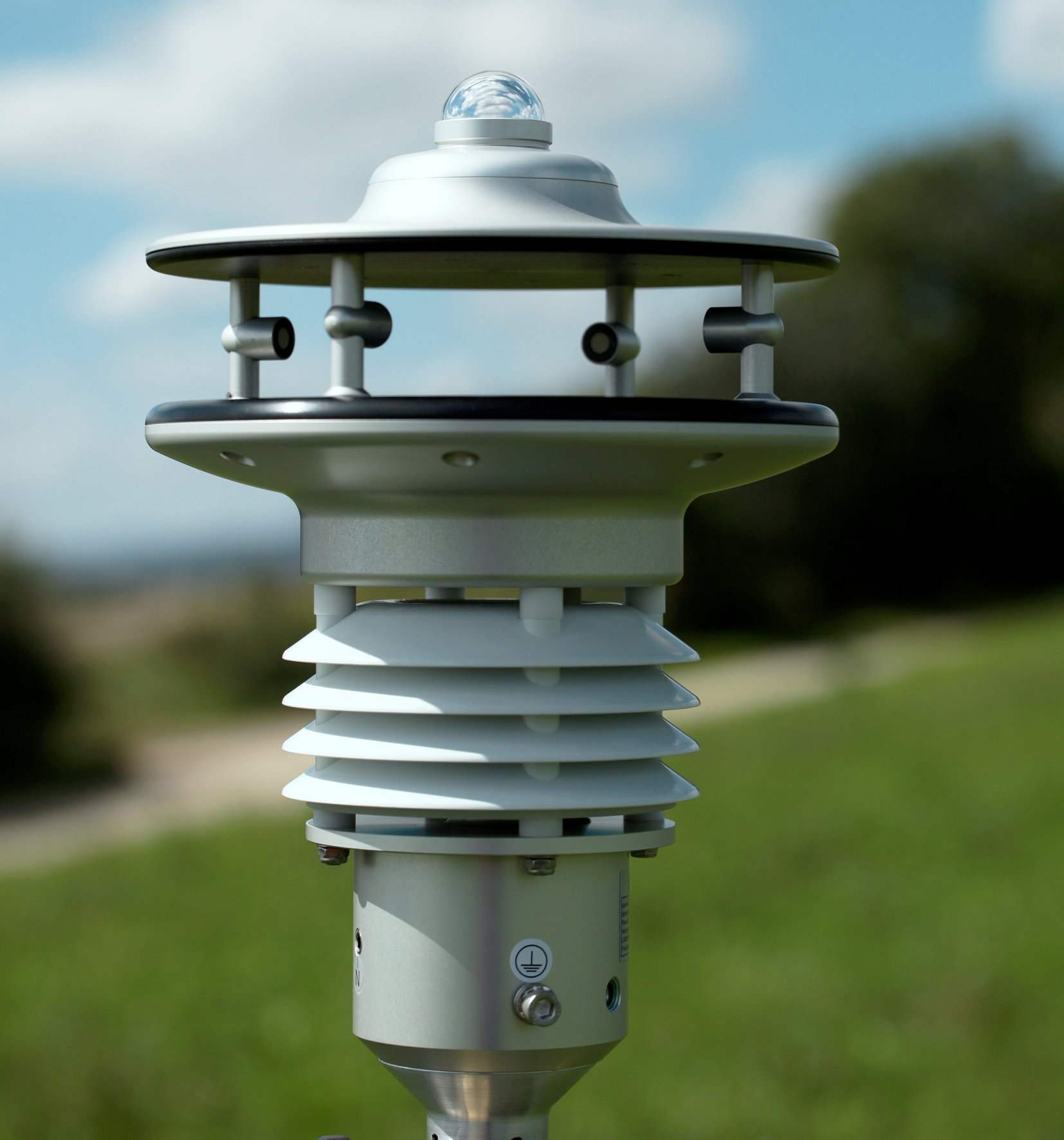

Szellőzős sugárzási pajzs: Pontos hőmérséklet- és páratartalom-mérést biztosít
Robusztus és könnyen integrálható: Karbantartásmentes, nincsenek mozgó alkatrészek, rugalmas interfész-lehetőségekkel.
- Várható szállítás: Érdeklődjön az elérhetőségről
- Szállítási feltételek: ajánlat alapján. A szállítási lehetőségekről és díjakról az egyedi ajánlat tartalmaz részleteket.
Leírás
Azonosító szám:
00.16480.001000
Mérési tartomány szélirány:
0…359,9°
Mérési tartomány szélsebesség:
0…65 m/s
Mérési tartomány levegő hőmérséklet:
-40…+70 °C
Mérési tartomány relatív páratartalom:
0…100 %
Mérési tartomány légnyomás:
300…1100 mbar
Mérési tartomány globális sugárzás:
0…2000 W/m2; globális sugárzás a 285…3000 nm tartományban
Pontosság szélirány:
< 2° (> 1 m/s) RMSE
Szélsebesség pontosság:
± 0,2 m/s RMSE (v < 10 m/s); ± 2 % RMSE (10 < v < 65 m/s)
Léghőmérséklet pontosság:
± 0,1K (0…60 °C); ± 0,2K (-40… 0 °C) > 2 m/s
Relatív páratartalom pontosság:
Jellemzően ± 1,5 % (0…80 %); ± 2 % (> 80 %)
Barometrikus nyomás pontosság:
± 0,5 mbar
Szélleljesítmény felbontás:
0,1°
Szélleljesítmény felbontás:
0,1 m/s
Felbontás levegő hőmérséklet:
0,1 °C
Felbontás relatív páratartalom:
0,1 %
Felbontás légnyomás:
0,1 mbar
Felbontás globális sugárzás:
0,2 W/m2
Nemlinearitás:
< ± 1 % (100…1000 W/m2)
Kiváltási küszöbérték:
0,1 m/s
Kimenet:
RS 485; RS 422 (opcionális: kérjük, rendeléskor jelezze: Id-szám: 97.16470.000422 Konfiguráció RS 422 kimenet)
Protokollok:
NMEA 0183
Modbus RTU (opcionális: kérjük, rendeléskor jelezze: Id-szám: 97.16470.000001 Konfiguráció Modbus)
SDI-12 (opcionális: kérjük, rendeléskor jelezze: Id-szám: 97.16470.000002 Konfiguráció SDI-12)
Egyéb protokollok kérésre
Interfész:
RS485 / 422; SDI-12 (opcionális)
Mérési sebesség:
0,1…10 Hz
Üzemi feltételek:
-40…+70 °C (fűtéssel: -50…+70); 0…100 % relatív páratartalom
Legerősebb szélhatás sebessége:
100 m/s
Tápfeszültség:
Fűtés nélkül: 6…60 VDC; fűtéssel: 24 V AC/DC ± 20 %
Áramfelvétel:
Érzékelő: tipikusan 50 mA 24 VDC-nél; fűtéssel: max. 10 A 24 V AC/DC-nél

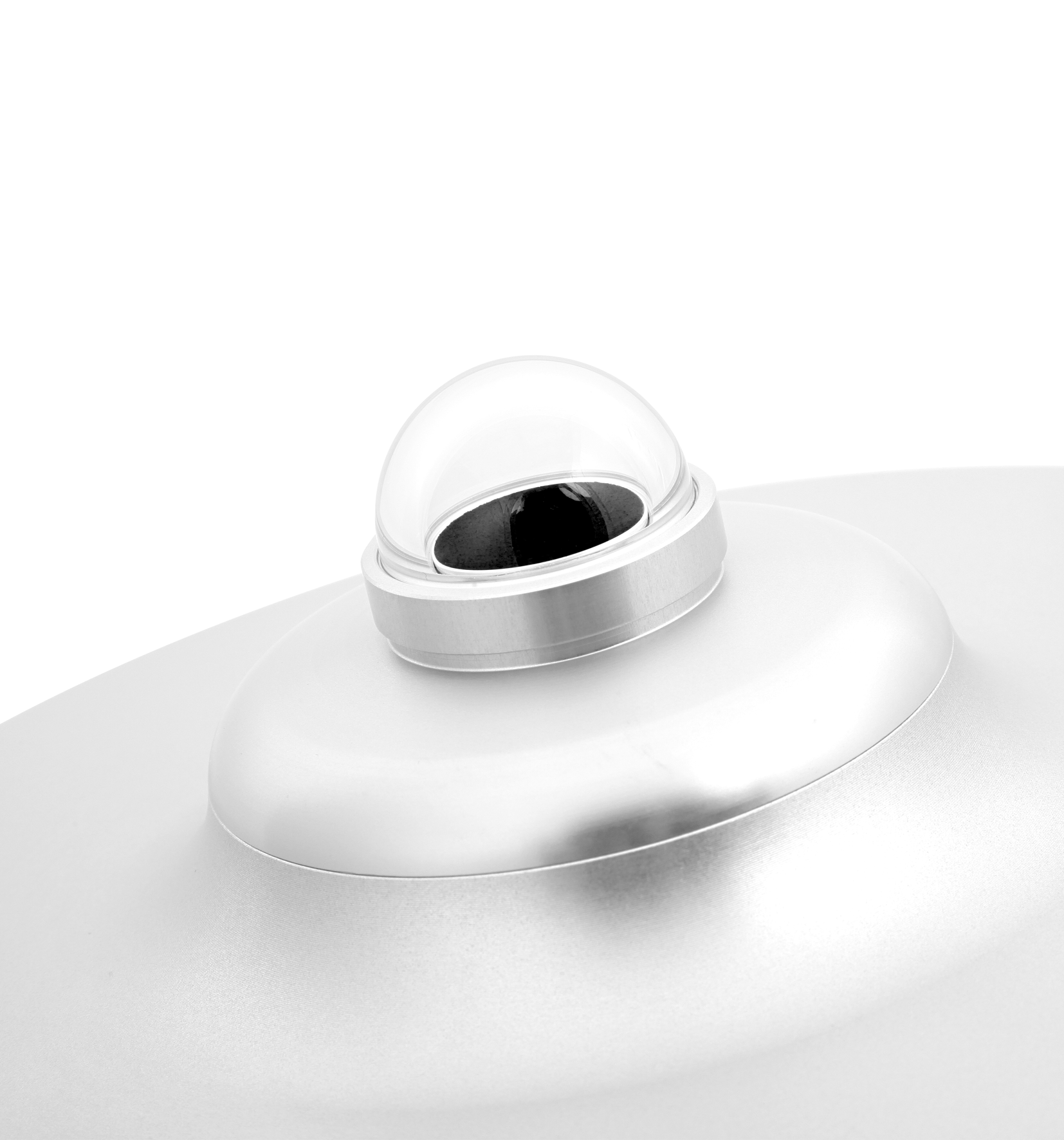

Mérőelem globális sugárzás:
Termopila kiváló minőségű termoelektromos cellákkal
Mérési elv globális sugárzás:
Termoelektromos
Fűtési adatok:
Gyárilag konfigurálható: 60 W; 120 W; 200 W (alapértelmezett)
Méretek:
Ø 199 mm; magasság 284 mm
Ház:
Tengervízálló alumínium
Védettségi osztály:
IP66, IP67
Súly:
Kb. 3,4 kg
Szabványok:
Sós köd: EN 60945; Kisfeszültségű vezeték: 72/23 EWG
Mérési szabvány a globális sugárzáshoz: Spektrálisan lapos C osztály (ISO 9060:2018), közepes minőség (WMO-No. 8)
EMC szabványok / Elektromos biztonság:
DIN EN 60945; DIN EN 61000-4-2, 3, 4, 6, 11
Tartozékok (külön rendelhető):
32.16470.060000 Érzékelőkábel, 15 m, 8 pólusú M16-csatlakozó
