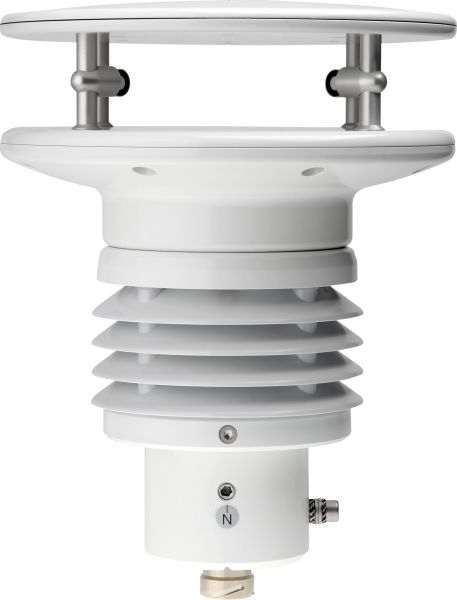

u[sonic]WS6-NAV Időjárás-érzékelő

Leírás

Azonosító szám:
00.16480.100000

Mérési tartomány szélirány:
0…359,9°

Mérési tartomány szélsebesség:
0…65 m/s

Mérési tartomány levegő hőmérséklet:
-40…+70 °C

Mérési tartomány relatív páratartalom:
0…100 % r. h.

Mérési tartomány légnyomás:
300…1100 mbar

Pontosság szélirány:
< 2° (> 1 m/s) RMSE

Pontosság szélsebesség:
0,2 m/s RMSE (v < 10 m/s) ; ± 2 % RMSE (10 m/s < v < 65 m/s)

Léghőmérséklet pontosság:
0,1 K (0…60 °C); 0,2 K (-40…0 °C)

Relatív páratartalom pontosság:
Jellemzően 1,5 % (0…80 %) relatív páratartalom; 2 % (> 80 %) relatív páratartalom

Barometrikus nyomás pontosság:
0,5 mbar (20 °C-on)

Szélirány felbontás:
0,1°

Felbontás szélsebesség:
0,1 m/s

Felbontás levegő hőmérséklet:
0,1 °C

Felbontás relatív páratartalom:
0,1 % relatív páratartalom

Felbontás légnyomás:
0,1 mbar

Kiváltási küszöbérték:
0,1 m/s

Protokollok:
NMEA 0183 (egyéb protokollok kérésre)

Interfész:
RS-485 (RS-422 kompatibilis módban)

Mérési gyakoriság:
0,1…10 Hz

Üzemi feltételek:
-40…+70 °C (fűtéssel: -50…+70 °C); 0…100 % relatív páratartalom

Tápfeszültség:
Fűtés nélkül: 6…60 VDC; fűtéssel: 24 V AC/DC ± 20 %

Áramfelvétel:
Érzékelő: jellemzően 50 mA 24 VDC-nél; fűtéssel: max. 10 A 24 V AC/DC-nél

Fűtési adatok:
Gyárilag konfigurálható: 60 W (standard bajonett csatlakozással); 120 W; 240 W (standard M16 csatlakozással)

Méretek:
Lásd a méretrajzot a felhasználói kézikönyvben

Ház:
Tengervízálló alumínium (RAL 9003 festéssel)

Védettségi osztály:
IP 66; IP 67

Súly:
kb. 3,1 kg

Szabványok:
Kisfeszültségű vezeték: 72/23 EWG
Védettségi osztály: DIN EN 60529
DIN EN 50121-4:2016
Sós köd: EN 60945
IEC 61724-1
Hidegteszt DIN EN 60068-2-1 (01/2008) szerint
Kondenzációs teszt CH ISO 6270-2 (09/2005) és DIN EN ISO 12944-6 (07/1998) szerint, C4 kategória
Sós köd teszt a DIN EN ISO 7253 (04/2002) és a DIN EN ISO 12944-6 (07/1998) szabványok szerint, C4 kategória

EMC szabványok / Elektromos biztonság:
DIN EN 60945; DIN EN 61000-4-2, 3, 4, 6, 11

Opciók (külön rendelhető):
00.16480.100200 Bajonettcsatlakozóval

Tartozékok (külön rendelhető):
32.16420.066100 Érzékelőkábel 10 m, 12 pólusú bajonettcsatlakozóval
32.16470.060000 Érzékelőkábel 15 m, 8 pólusú M16-csatlakozóval
