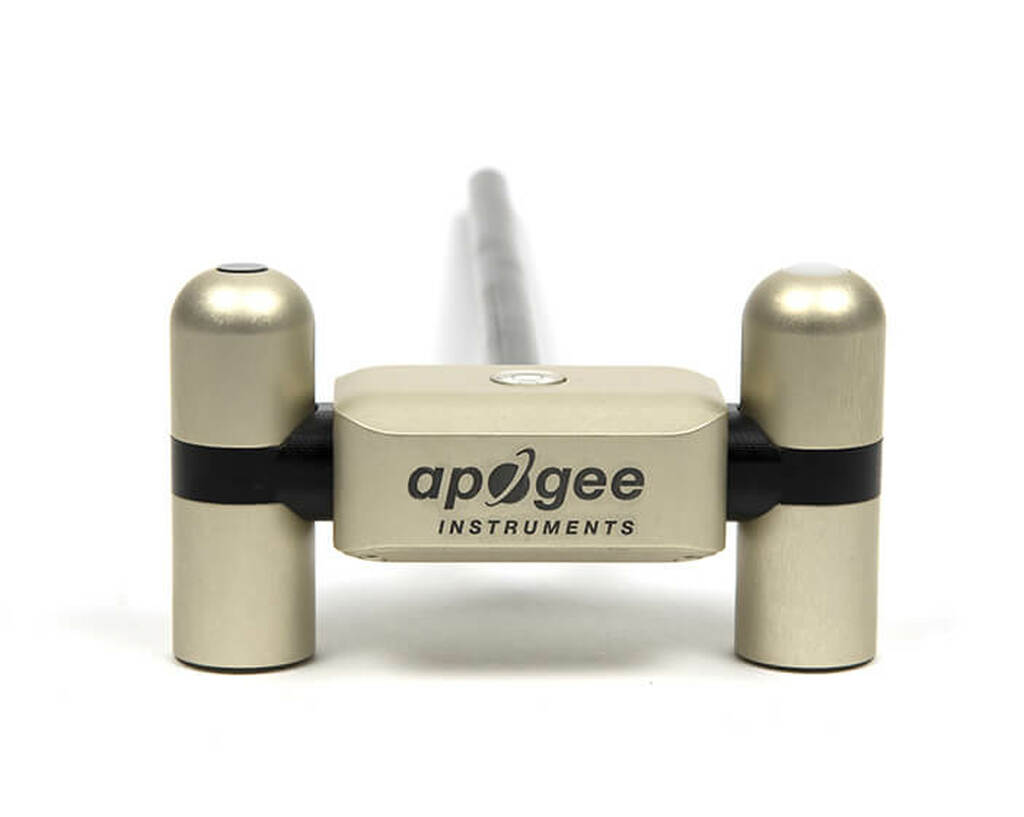

SN-522-SS Modbus hálózati radióméter
Az Apogee Instruments új, négykomponensű nettó sugármérője a nettó sugárzási összetevők egyedi mérését teszi lehetővé. Az érzékelő Modbus RS-232 vagy RS-485 kimenettel rendelkezik, így nincs szükség több analóg csatornára a nettó sugárzás egyes összetevőinek mérésére. A hálós sugárzásmérő egy komplett csomag, amely tartalmazza a háló sugármérőt, a rögzítőrudat, az adatgyűjtő interfészhez való varratkábelt és a hordtáskát.
Beépített A/D konverzió és Modbus kimenet Az
Apogee net radiométerek beépített A/D konverzióval és Modbus kimenettel rendelkeznek, így nincs szükség több analóg adatgyűjtő csatornára.
Négykomponensű hálóradiométer
Egy felfelé és lefelé mutató piranométer, valamint egy felfelé és lefelé mutató pirgeométer a nettó sugárzás négy komponensének külön mérését teszi lehetővé.
Egyedileg fűthető sugármérők
Minden sugármérőhöz tartozik egy egyedi fűtőelem, amely növeli a pontosságot azáltal, hogy minimalizálja a harmat/dér hatását a szűrőre.
Kompakt és könnyű
Könnyű súlyra és kis méretre tervezték, hogy megkönnyítse a felszerelést.
Ft 1.192.339 + áfa / -tól
- Várható szállítás: Érdeklődjön az elérhetőségről
- Szállítási feltételek: ajánlat alapján. A szállítási lehetőségekről és díjakról az egyedi ajánlat tartalmaz részleteket.
Leírás
Bemeneti feszültség tartomány: 5,5–24 V DC (a fűtőelemek 12 V egyenáramra vannak optimalizálva)
Kimenet: RS-232 vagy RS-485
Áramfelvétel: (12 V DC tápfeszültség)
Fűtők bekapcsolva: 72 mA;
Fűtők kikapcsolva: 13,5 mA
Válaszidő: Az összes detektorjel digitalizálása 750 ms-t vesz igénybe
Fűtők (egyedi fűtésű érzékelők): 62 mA áramelvezetés és 740 mW teljesítményigény 12 V DC mellett
Működési környezet: -50-80 C; 0-100% relatív páratartalom
Méretek: 116 mm hosszú, 45 mm szélesség, 66 mm magasság
Tömeg: 320 g (rúddal és 5 m vezetékkel)
Kábel: M8-as csatlakozó (IP68-as besorolású) az érzékelőház interfészéhez, 5 m-es négyvezetős árnyékolt, csavart érpárú vezeték szantoprén gumiköpenyben pigtail vezetékekkel.
Pirgeométer Műszaki adatok:
Pirgeométer érzékenysége: 0,12 mV per W mˉ² (érzékelőről érzékelőre változó, tipikus érték szerepel)
Pirgeométer kalibrációs tényező (az érzékenység reciproka): 8,5 W mˉ² (érzékelőnként változó, tipikus érték feltüntetve)
Pirgeométer kalibrálási bizonytalansága: ± 5 %
Pirgeométer kimeneti tartományok: -24-24 mV
Pirgeométer mérési tartomány: -200-200 W mˉ² (nettó hosszúhullámú besugárzás)
Pirgeométer mérési ismételhetőség: kevesebb, mint 1%
Pirgeométer Hosszú távú drift: Évente kevesebb, mint 2 % az érzékenység változása
Pirgeométer Nemlinearitás: kevesebb, mint 1%
Pirgeométer detektor válaszidő: Kevesebb, mint 0,5 s
Pirgeométer látómező: 150˚
Pirgeométer spektrális tartomány: 5-30 µm
Pirgeométer hőmérséklet reakció: Kevesebb, mint 5 % -15 és 45 C között
Pirgeométer ablakfűtés eltolás: Kevesebb, mint 10 W mˉ²
Pirgeométer nulla eltolás B: Kevesebb, mint 5 W mˉ²
Pirgeométer dőléshiba: Kevesebb, mint 0,5 %
Pirgeométer bizonytalansága a napi összességben: ± 5 %
Pirgeométer hőmérséklet érzékelő: 30 kΩ-os termisztor, ± 1 C tűrés 25 C-on
Pirgeométer kimenet a termisztorról: 0 – 2500 mV (tipikus, más feszültségek is használhatók)
Pirgeométer bemeneti feszültség követelmény a termisztorhoz: 2500 mV-os gerjesztés (tipikus, más feszültség is használható)
Piranométer Műszaki adatok:
Piranométer érzékenysége: 0,057 mV per W mˉ² (felfelé néző);
0,15 mV per W mˉ² (lefelé néző), (érzékelőnként változó, jellemző értékek felsorolva)
Piranométer kalibrációs tényező (az érzékenység reciproka): 17,5 W mˉ² per mV (felfelé néző);
6,7 W mˉ²/mV (lefelé néző)
Piranométer kalibrálási bizonytalansága: ± 5 %
Piranométer kimeneti tartomány: 0–114 mV (felfelé néző); 0-300 mV (lefelé néző)
Piranométer mérési tartomány: 0-2000 W mˉ² (nettó rövidhullámú besugárzás)
Piranométer mérési ismételhetőség: kevesebb, mint 1%
Piranométer hosszú távú drift: Évente kevesebb, mint 2%.
Piranométer Nemlinearitás: kevesebb, mint 1%
Piranométer detektor válaszidő: 0,5 s
Piranométer látómező: 180˚ (felfelé néző); 150˚ (lefelé néző)
Piranométer spektrális tartománya: 385-2105 nm (felfelé néző); 295-2685 nm (lefelé néző)
Piranométer irányított (koszinusz) válasz: Kevesebb, mint 30 W mˉ² 80˚ napzeniten (felfelé néző); Kevesebb, mint 20 % 0 és 60° közötti szögeknél (lefelé néző)
Piranométer hőmérséklet reakció: Kevesebb, mint 5 % -15 és 45 C között
Piranométer nullapont eltolás A: 5 W mˉ²-nél kisebb; Kevesebb, mint 10 W mˉ² (fűtött)
Piranométer nullapont eltolás B: Kevesebb, mint 5 W mˉ²
Piranométer bizonytalansága a napi összértékben: kevesebb, mint 5%
