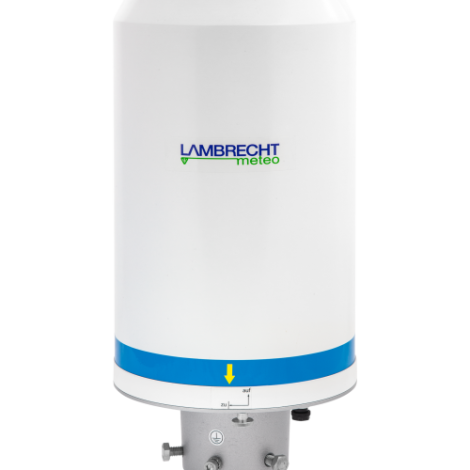

rain[e]314 Súlymérő csapadékérzékelő

Leírás

Id-No..:
00.15184.003000 rain[e]314, fűtetlen
00.15184.403000 eső[e]314, fűtött

Mérési tartomány:
Korlátozás nélkül (0,0032… ∞ mm)

A pontosság mértéke:
0,1 mm vagy 1 % < 3,82 mm/perc és 2 % ≥ 3,82 mm/perc mérési sebességnél

Felbontás mértéke:
mm (impulzus kimenet: 0,01 mm)

Intenzitási tartomány:
12 mm/perc, illetve 0…720 mm/h

Felbontás intenzitása:
0,001 mm/min illetve 0,001 mm/h

Kimenet:
SDI-12; RS-485 (SDI-12 protokoll, ASCII protokoll, TALKER protokoll)
2 impulzus-kimenet linearizált, visszapattanásmentes kimeneti jelhez
Állapot-kimenet (konfigurálható, pl. eső igen/nem vagy fűtés be/ki)
Analóg kimenet 0/4…20 mA (0…2,5/5 V)

Gyűjtőfelület:
314 cm2

Környezeti feltételek:
0…+70 °C (fűtetlen), -40…70 °C (fűtött, jegesedés és hófúvás nélkül)

Tápfeszültség:
Fűtés nélkül: 32 VDC
Fűtött: 210 W (tölcsér) és 60 W (kimeneti nyílás / billenő vödör).

Energiafogyasztás:
Fogyasztás: Max. 45 mA 24 V-os tápellátás és analóg kimenet mellett
Jellemzően 7,5 mA 24 V-os tápellátás és kikapcsolt analóg kimenet mellett; jellemzően 12,5 mA 12 V-on.

Célhőmérséklet (fűtés):
+2 °C tölcsérfelszíni hőmérséklet

Mérési elv:
Mérés automatikus önürítéssel
Kialakítás: A mérőberendezés a következőképpen működik:
Ø 60 mm-es szerelőoszlop

Méretek:
Méretek: 311 mm x 256 mm (H x D)

Védelmi osztály:
IP67

Tömeg:
kb. 4 kg

Anyag:
Burkolat: fehérre festett eloxált alumínium
Tölcsér: Alumínium: eloxált alumínium
Készülék alapkomponens: Alumíniumöntvény, festettGyűjtőedény: Alumínium, fekete eloxált
Szabványok:
VDI 3786 7. lap; EN 61000-2, -4; EN 61000-4-2, -3, -4, -5, -6, -11; NAMUR NE-21.
Tartozékok (külön rendelhető):
00.15091.500XXX Szélvédő Tretyakov szerint 1 m, 1,5 m és 2 m mérési magassághoz.
32.15180.022040 Madárvédelmi gyűrű esőhöz[e]314
32.15184.060000 Érzékelő kábel, 10 m, 8 pólusú, M12-es dugóval
32.15184.061000 Tápkábel érzékelőfűtéshez, 1 m
