Pt-Modbus átalakító
Alkalmazások
Ipar
Folyamat technológia
Épületgépészet
SCADA rendszer
Napenergia-erőművek
Analóg jeltől az ipari szabványig

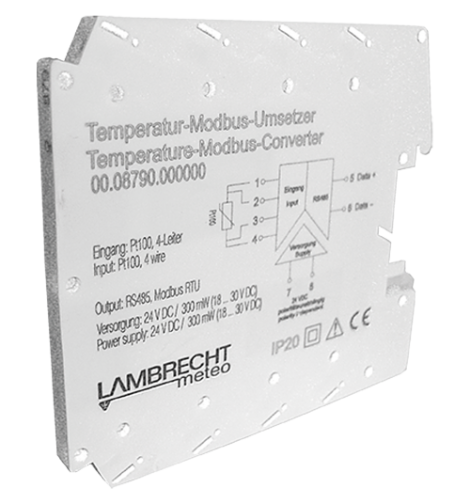

A Pt100- és a Pt1000-Modbus átalakító a Pt100, illetve Pt1000 hőmérséklet-érzékelő mérési jelét veszi át, és a mért értéket Modbus RTU (RS485) segítségével lekérdezésre rendelkezésre bocsátja. A kódkapcsolókkal történő egyszerű 1…99 közötti címkiosztásnak köszönhetően akár 99 hőmérséklet-érzékelő is gyorsan integrálható egy buszba. A többi Lambrecht Modbus RTU érzékelőhöz hasonlóan a Pt-Modbus átalakítók is rendelkeznek autokonfigurációs regiszterekkel (mapping). Így a met[LOG] adatgyűjtő automatikusan felismeri őket, és egyetlen gombnyomással létrehozhatók a méréshez.
- Várható szállítás: Érdeklődjön az elérhetőségről
- Szállítási feltételek: ajánlat alapján. A szállítási lehetőségekről és díjakról az egyedi ajánlat tartalmaz részleteket.
Leírás
Azonosító szám:
00.08790.000000 (Pt100 Modbus átalakító); 00.08790.010000 (Pt1000 Modbus átalakító)
Mérési tartomány:
-40 … +80 °C
Jel bemenet:
1,5 kV
Pt100 érzékelő tápellátása:
1 mA
RS485 busz:
Nincs galvanikus elszigetelés
Címkapcsoló:
2 címkapcsoló 10+1-hez; max. buszfelhasználók száma: 99
Mérési gyakoriság:
1 mérés/másodperc
Környezeti feltételek:
-40…+80 °C
Tápellátás:
50 Hz (1 perc)
Tápfeszültség:
18…30 VDC
Max. teljesítményfelvétel 24 VDC-nál:
300 mW
Max. vezetékellenállás:
10 Ohm/vezeték
Kivitel:
DIN sín 35 mm, EN 50022
Szoftverprotokoll:
Modbus-RTU
Adatformátum:
19200, 8, E, 1
Méretek:
6,2 x 92 x 101 mm
Védettségi osztály:
IP 20
Súly:
kb. 30 g
EMC szabványok / Elektromos biztonság:
EN 61326, EN 55011, CISPR11 Kl. B, EN 61010-1
Csatlakozási technika:
4 vezetékes, csavaros kapcsok, vezető keresztmetszet max. 2,5 mm2
Csatlakoztatható:
Csatlakoztatható LAMBRECHT meteo hőmérséklet-érzékelők (Pt100):
00.08290.000030: Modul hőmérséklet-érzékelő
00.08280.010507: Levegő-, talaj- és víz hőmérő Pt100, 1/3 DIN
00.08281.008005: Levegő hőmérséklet-érzékelő Pt100, 1/3 DIN
00.08241.000000: Fű hőmérséklet-érzékelő védelmi eszközzel
