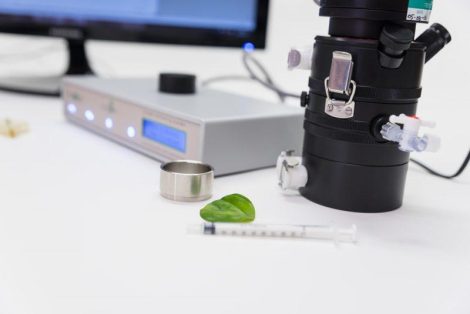

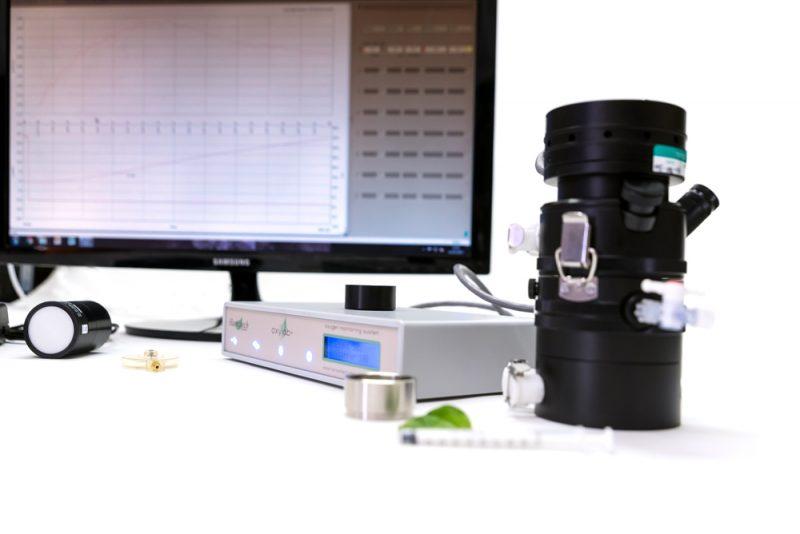

Leaflab 2+ rendszer
Gázfázisú oxigénelektród-rendszer a fotoszintézis és légzés korszerű vizsgálataihoz
- PC-ről vezérelhető USB Oxylab+ elektródavezérlő egység
- LD2/3 gázfázisú elektródakamra kettős vízköpennyel a minta/szenzor hőmérsékletének hatékony szabályozásához
- LH36/2R LED fényforrás (akár 750 µmol m-2 s-1), automatikus vezérléssel, a felhasználó által meghatározott PFD fénytáblázatokon keresztüli automatizált vezérléssel
- Alkalmas gázfázisú mérésekhez 10 cm2 -es leveldisc mintákból
- 24 bites, nagy felbontású oxigénjelek mérése
- Integrált rendszerek a segédjelek 16 bites felbontású méréséhez
- Az oxigén és a segédjelek fedélzeti LCD kijelzései
- 2 csatornás képesség további rendszerek megvásárlásával
- PAR-érzékelő a fényforrás kalibrálásához
- OxyTrace+ Windows® szoftver az adatgyűjtéshez, a hardver vezérléséhez és az adatelemzéshez
- Valós idejű 0V-4,5V-os analóg oxigénjel kimenet.
A Leaflab 2 megkönnyíti a fotoszintézis és a légzés korszerű vizsgálatát szilárd halmazállapotú mintákból. A rendszer ideálisan alkalmas olyan forgalmas kutatási létesítményekben, ahol a berendezések teljesítményével szemben magasak az igények, de ugyanúgy otthonosan mozog a fotoszintetikus folyamatok fotoszintetikus folyamatainak tanítási környezetben történő tanulmányozásához.
A minták jellemzően levéllemezekből állnak, amelyeket vagy egy széles levélből vágnak ki, vagy kisebb levelekből álló „szőnyegből” állnak, hogy egy 10 cm2 -es kör alakú korongot alkossanak. A lezárt mintakamra oxigéntartalmának változását a kamra aljába beépített oxigénelektróda határozza meg.
A Leaflab 2 rendszer részei az alábbiak:
- S1 oxigénelektróda lemez
- LD2/3 elektródakamra
- Oxylab+ vezérlőegység
- LH36/2R LED fényforrás
A Leaflab 2+ rendszereket a következő alkatrészekkel szállítjuk:
- OXYL1+: Oxylab+ elektródavezérlő egység
- LD2/3: Oxigénelektródakamra
- S1: Oxigénelektródakorong és SMB-SMB csatlakozókábel
- LH36/2R: LED-es fényforrás
- A2: Membránfelhordó az elektródamembrán egyenletes felhordásának segítésére.
- S4: PTFE-membrán (0,0125 mm x 25 mm x 33 m)
- S9B: Csere O-gyűrűk készlet az LD2/3 elektródakamrához
- S14: 3 db rozsdamentes acéllemezből, kapillárismatracból és hab távtartóból álló készlet a leafdisc elektródakamrákhoz.
- S15: 3-utas gázcsapok és 1 ml-es eldobható fecskendő leafdisc elektródakamrákhoz (4 csap + 2 fecskendő)
- S16: Tisztító készlet az S1 elektródakoronghoz.
- Várható szállítás: Érdeklődjön az elérhetőségről
- Szállítási feltételek: ajánlat alapján. A szállítási lehetőségekről és díjakról az egyedi ajánlat tartalmaz részleteket.
Leírás
Műszaki specifikációk:
Oxylab+ elektródavezérlő egység
Mérési tartomány:
O2: 0% – 100%
pH: 0pH – 14pH
Aux: 0V – 4,096V
Jelbemenetek:
S1 O2 elektróda (SMB)
pH/ISE (BNC)
Aux (8 tűs mini-Din)
QTP1+ PAR/temp szonda (6 tűs mini-Din)
Felbontás:
O2: O2: 0,0003% (24 bites)
pH: 0,0006pH (16 bites)
Aux: 62,5µV/bit (16 bites)
Polarizáló feszültség: 700mV
Bemeneti érzékenység: 0nA – 9,000nA
Mágneses keverő: Szoftveresen vezérelt 150rpm – 900rpm %-os lépésekben
Mintavételezési sebesség: Leolvasási sebesség: 0,1 leolvasás/s – 10 leolvasás/s
Elektronika:
Mikrokontroller: 16 bites, nagy teljesítményű CPU 32 MHz-en futó processzor
ADC: kettős, alacsony fogyasztású
16/24 bites Sigma Delta
Kijelző: 61 x 2 karakteres kék LCD kijelző
Kommunikáció: USB 2.0
Analóg kimenet: 0V – 4,5V O2 jel
Méretek (HWD): 250mm x 125mm x 65mm
Súly: 630g
Tápellátás: 95V – 260V univerzális bemeneti hálózati tápegység. Kimenet 12V DC 2,5A
LD2/3 elektródakamra
Alkalmasság: Gázfázisú fotoszintézis/reszpiráció
Felépítés: A szenzorok és a szenzorok a következők: Fekete acetál
Mintakamra: Levélkamra (7,5 cm3)
Mintaterület: 10cm2
Optikai portok: FMS 1+ és FMS 2+ modulált fluoriméterekhez való optikai nyílás (16 mm átmérőjű) és fluoriméter-nyílás.
Hőmérséklet-szabályozás: Kettős vízköpeny, keringtetett vízfürdőhöz csatlakoztatva
Méretek (DH): 100mm x 130mm
Súly: 650g.

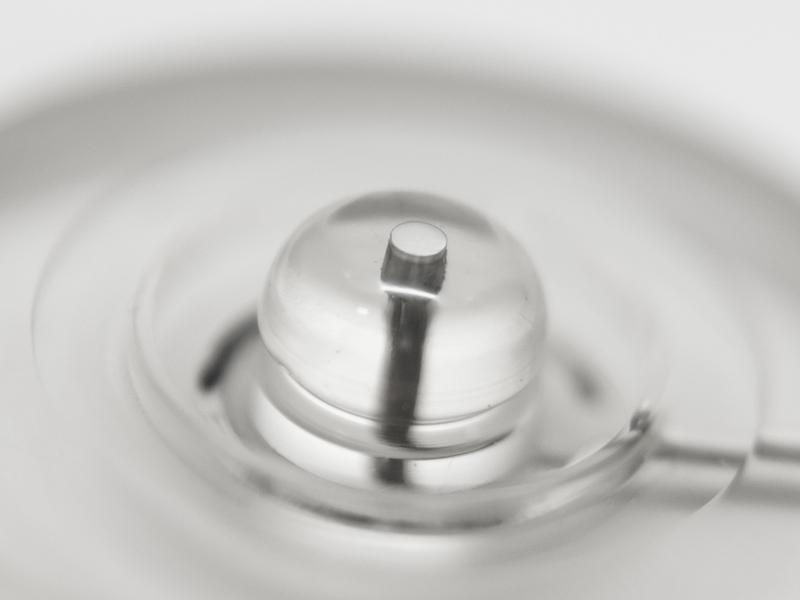

S1 oxigénelektróda lemez
Elektróda típusa: Clark-típusú polarográfiai oxigénérzékelő
Elektróda kimenete: 21% O2 mellett jellemzően 1,6µA
Maradó áram: Jellemzően 0,04µA 0% O2 mellett
Válaszidő: 10-90% jellemzően <5 másodperc
Oxigénfogyasztás: Jellemzően <0,015µmol/óra-1

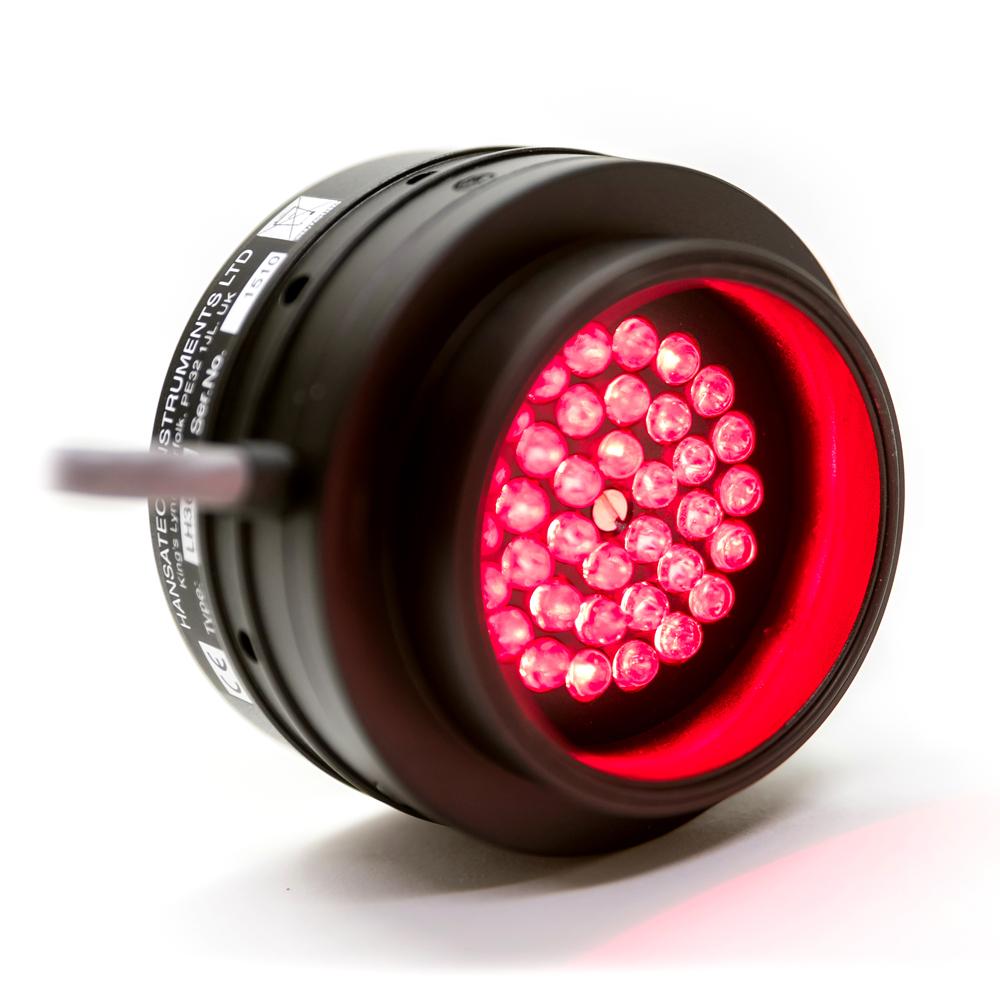

LH36/2R fényforrás
Fényforrás: 36 piros LED tömb
Vezérlés: Oxylab+ és OxyTrace+ szoftveren keresztül
Hullámhossz: 660 nm csúcs hullámhosszúság
Hűtés: Beépített automatikus hűtőventilátor
Intenzitás: max. 900 µmol m-2 s-1
Méretek:74mm x 52mm
Súly: 270g
