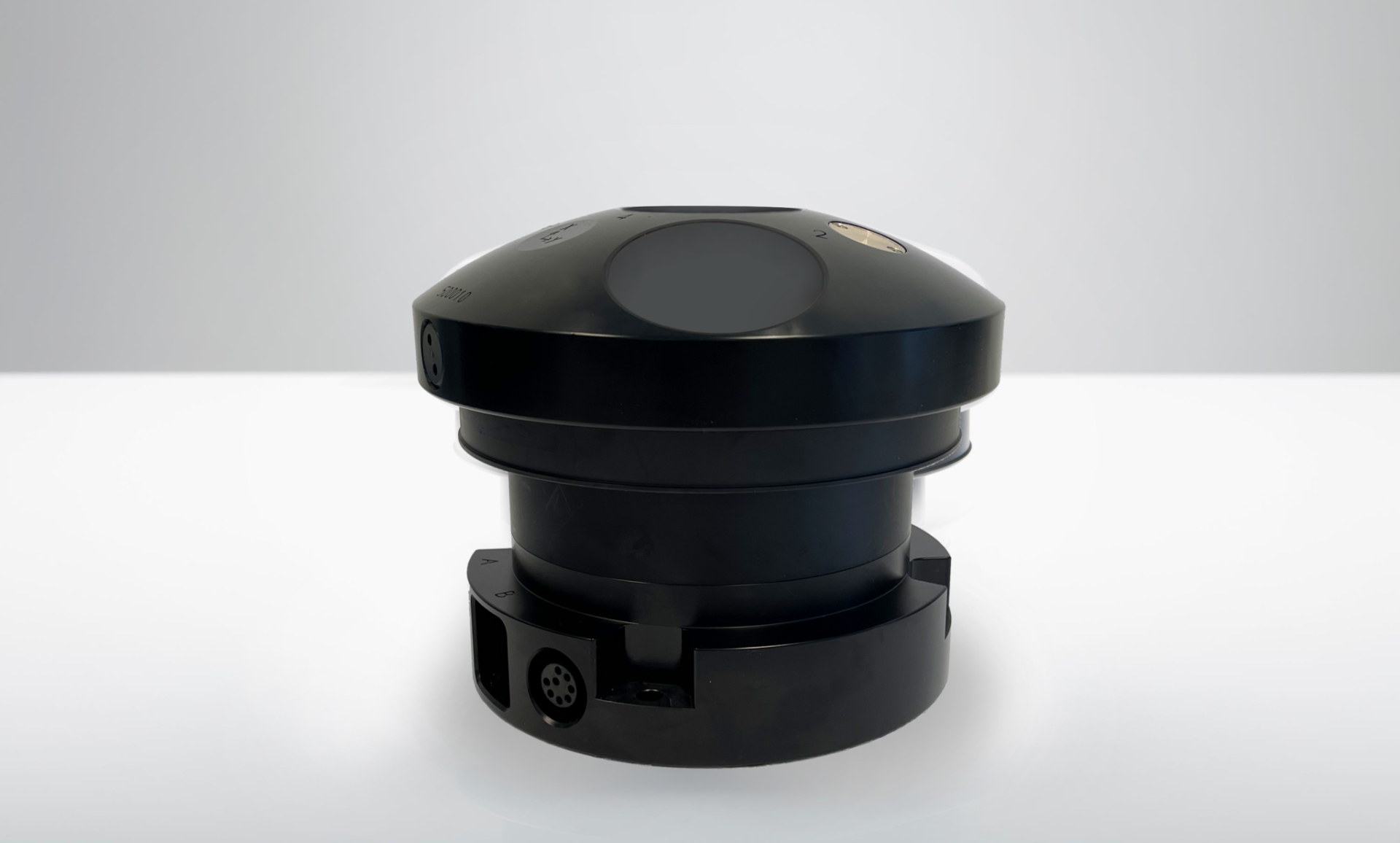

AWAC 1 MHz 300 m, Generation 2

Leírás

Műszaki adatok

Vízsebesség-mérések

• Maximális profilozási tartomány* 30 m

• Cella mérete 0,25-4,0 m

• Cellák száma 200

• Sebességtartomány (nyaláb mentén) Felhasználó által választható 1,0-től 5,0 m/s-ig

• Pontosság a mért érték ±1%-a ±0,5 cm/s

• Sebesség precízió Lásd a műszer szoftverét

• Maximális kimeneti frekvencia 1 Hz vagy 2 Hz

• Belső mintavételezési frekvencia 16 Hz * A mérési körülményektől függően

Visszhang intenzitás (döntött nyalábok mentén)

• Mintavételezés Megegyezik a sebességével

• Felbontás 0,5 dB

• Dinamikatartomány 90 dB

• Transzducer akusztikus frekvenciája 1 MHz

• Nyalábok száma 3 nyaláb egymástól 120°-ra, egy függőleges nyaláb (egymástól 90°-ra, egy 5°-ban platformra szereléshez)

• Nyalábszög 0,725° (1,45° összesen)

• Függőleges nyaláb szöge 1,45° összesen

Hullámmérési opció (AST)

• Maximális mélység 35 m

• Adattípusok Nyomás, egy sebesség minden nyaláb mentén, AST

• Max. mintavételezési frekvencia (kimenet) 4 Hz

• Minták száma burstönként 512, 1024 vagy 2048 (Egyéb burst konfigurációkért lépjen kapcsolatba a Nortekkal)

Hullámbecslések

• Tartomány -15-től 15 m-ig

• Pontosság / felbontás (Hs) a mért érték < 1%-a / 1 cm

• Pontosság / felbontás (Irányszög) 2° / 0,2°

• Periódus tartomány 0,5-50 s

• Levágási periódus (Hs) 5 m mélységben: 0,5 sec, 20 m mélységben: 0,9 sec

• Levágási periódus (irányszög) 5 m mélységben: 1,5 sec, 20 m mélységben: 3,1 sec

Szenzorok

• Hőmérséklet: Termisztor a fejben (a mérési frekvenciával mintavételezve)

• Hőm. tartomány -4-től +40 °C-ig

• Hőm. pontosság/felbontás 0,1 °C/0,01 °C

• Hőm. válaszidő 2 perc

• Iránytű: Szilárdtest magnetométer (max. 1 Hz mintavételi frekvencia)

• Pontosság/felbontás 2° (< 30° dőlés esetén) / 0,01°

• Dőlés: Szilárdtest gyorsulásmérő (max. 1 Hz mintavételi frekvencia)

• Pontosság/felbontás 0,2° (< 30° dőlés esetén) / 0,01°

• Maximális dőlés Teljes 3D

• Felfelé vagy lefelé Automatikus felismerés

• Nyomás: Piezorezisztív (a mérési frekvenciával mintavételezve)

• Tartomány 0-100 m (egyéb opciókért érdeklődjön)

• Pontosság / precízió 0,1% végérték (FS) / Jobb, mint a végérték 0,002%-a

Adatrögzítés

• Kapacitás 16 GB, 64 GB vagy 128 GB (nagyobb kapacitásért érdeklődjön)

• Adatrekord Lásd a műszer szoftverét

• Mód Leállás, ha megtelt

Valós idejű óra

• Pontosság ± 1 perc/év

• Óra megőrzése külső áramellátás hiányában 1 év. Újratölthető biztonsági akkumulátor.

Adatkommunikáció

• Ethernet 10/100 Mbits Auto MDI-X, TCP/IP, UDP/IP, HTTP protokollok, Fix IP / DHCP kliens / Automatikus IP cím kiosztás, UPnP és a Nortek saját műszereinek felfedezése Etherneten keresztül

• Soros Konfigurálható RS-232/RS-422 300-1 250 000 bps

• Adatrögzítő letöltési sebessége (baud rate) 20 Mbit/s (csak Ethernet) – 1 GB 6 perc alatt

• Vezérlő interfész ASCII parancsinterfész Telneten és soros porton keresztül

Csatlakozók

• Standard* MCBH6F (Ethernet) + MCBH8F (soros és/vagy akkumulátor)

• Opcionális* MCBH6F (Ethernet) + Souriau M-szériás fém csatlakozó online használathoz (10M) + MCBH2F (akkumulátor) * Konfigurációtól függően

Szoftver

• Funkciók Telepítés megtervezése, műszer konfigurálása, adatok lekérése és konvertálása (Windows® rendszerhez)

Tápellátás

• DC bemenet 12-48 V DC

• Maximális csúcsáram 1,5 A

• Max. átlagos fogyasztás 1 Hz-en 8 W 1 Hz-en, az Ethernet további 0,75 W-ot ad hozzá

• Tipikus átlagos fogyasztás 15 mW

• Alvó mód fogyasztása 100 μA, a teljesítmény a tápfeszültségtől függ

• Adási teljesítmény nyalábonként 0,3-30 W, állítható szintek

• Ping szekvencia Párhuzamos

Környezeti adatok

• Üzemi hőmérséklet -4-től +40 °C-ig

• Tárolási hőmérséklet -20-tól +60 °C-ig

• Vibráció IEC60068-2-64

• EMC jóváhagyás IEC/EN 61000-6-2, 61000-6-3

• Névleges mélység 300 m

Anyagok

• Alapmodell POM titán rögzítőkkel

Méretek

• Maximális átmérő 215 mm

• Maximális hosszúság 175 mm

Súly

• Súly levegőben 5,4 kg

• Súly vízben 1 kg

Online kábel

• Online kábel Poliuretán köpeny, Shore D keménység, 13 mm átmérő, max. 500 m. Hosszabb kábelekért érdeklődjön

Akkumulátorok

• Külső 540 Wh (alkáli) vagy 1800 Wh (lítium)
